GGD低压固定式开关柜
GGD交流低压开关柜适用于发电厂，变电站，厂矿企业等电力用户的交流50（60）HZ，额定工作电压380V、额定工作电流至3150A的配电系统，作为动力，照明及配电设备的电能转换，分配与控制之用。
一、
概述
GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。 GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，可作为低压成套开关设备的更新换代产品使用。
GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。
二、
使用条件
1.
周围空气温度不高于
+40
℃，不低于
-5
℃，
24h
内的平均温度不得高于
+35
℃。
2.
户内安装使用，使用地点的海拔高度不得超过
2000
米。
3.
周围空气相对湿度在最高温度为
+40
℃时不超过
50
﹪，在较低温度时允许有
较大的相对湿度（例如
+20
℃时为
90
﹪）。同时应考虑到由于温度的变
化可能会偶然产生凝露的影响。
4.
设备安装时与垂直面的倾斜度不得超过
5°。
5.
设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。
用户有特殊要求时可与制造厂协商解决。
三、

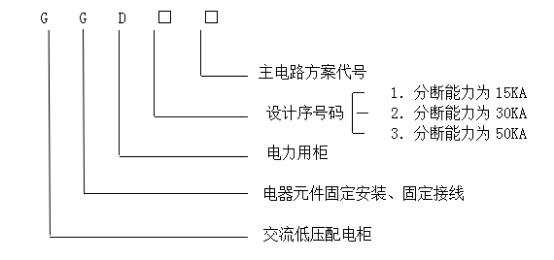

产品型号及含义
四、
电气性能
1.
基本电气参数
|
型号
|
额定电压（V）
|
额定电流（A）
|
额定短路
开断电流
（KA）
|
额定短时
耐受电流（KA）
|
额定峰值
耐受电流（KA）
|
|
GGD1
|
380
|
A
|
1000
|
15
|
15
|
30
|
|
B
|
600（630）
|
|
C
|
400
|
|
GGD2
|
380
|
A
|
1500（1600）
|
30
|
30
|
63
|
|
B
|
1000
|
|
C
|
|
|
GGD3
|
380
|
A
|
3150
|
50
|
50
|
105
|
|
B
|
2500
|
|
C
|
2000
|
2.
主电路方案
GGD柜的主电路设计了129个方案，共298个规格（不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格）。
其中
GGD1型 49个方案 123个规格
GGD2型 53个方案 107个规格
GGD3型 27个方案 68个规格
主电路方案是征求了广大设计、使用部门的意见选编的。增加了发电厂需要的方案。额定电流增加至
3150A，适合2000KVA及以下的配电变压器选用。此外，为适应无功补偿的需要设计了GGJ1、GGJ2电容补偿柜，其主电路4个方案，共12个规格。
3.
辅助电路方案
GGD柜内有足够的空间安装二次元件，同时还开发研制了专用的LMZ30D型电流互感器以满足发电厂和特殊用户附设继电保护时的需要。
4.
主母线
考虑到价格和以铝代铜的可行性，额定电流在
1500A及以下时采用单铝排母线。生产厂按此规定制造样机并通过型式试验。当然，生产厂也可根据用户的要求将铝母线换成同等载流量的铜母线。母线的搭接面均采用搪锡工艺处理。
5.
电器元件选择
a)
GGD柜主要采用国内已能批量生产的较先进的电器元件，如ME、CM1、DW15等。同时也可根据经济、合理的原则，在充分考虑可行性的前提下，保留了部分可用的老产品，不选用已淘汰的产品。
b)
HD13BXT 和HS13BX型旋转操作式刀开关是为满足GGD柜独特结构的需要而设计的专用元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用新型的电器元件。
c)
如设计部门根据用户需要，选用性能更优良、技术更先进的新型电器元件时，因
GGD柜具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。
d)
为进一步提高主电路的动稳定能力，
GGD柜专用设计了ZNJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPO绝缘材料热塑成型，其绝缘强度高、自熄性能好、结构独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹。绝缘支撑是套筒式模压结构，其成本低、强度高，解决了老产品爬电距离不够的缺陷。
五、
结构特点
1.
GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。
2.
通用柜的零部件按模块原理设计，并有
20模的安装孔，通用系数高，可以使工厂实现预生产。既缩短了生产制造周期，也提高了工作效率。
3.
GGD柜设计时已充分考虑到柜体运行中的散热问题，故在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，可通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
4.
GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。
5.
柜门用转轴式活动铰链与构架相连，装卸方便。门的折边处均嵌有一根山型橡塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
6.
装有电器元件的仪表门，用多股软铜线与构架相连。柜内安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。
7.
柜体面漆选用聚脂桔形烘漆，其附着力强、质感好。整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
8.
柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环用于起吊和装运。
9.
柜体的防护等级
IP30，用户也可根据使用环境的要求在IP20~IP40之间选择。
六、
包装
产品的包装采用木箱，也可根据本地材料供应情况选用其它材料；包装箱具有足够强度；产品垫稳、卡紧、固定于包装箱内。产品在箱内的固定方式可采用缓冲材料塞紧，木块定位紧固，螺栓紧固。产品不得与外包装箱板有直接接触。包装须有具体的防水措施及对应出口包装箱的防水等级。
七、
产品的随机文件：
a、 产品安装使用说明书；
b、 合格证；
c、 其他元件的说明书及合格证；
d、 端子图、原理图、二次接线图纸；
e、 装箱单。
