用优酷电视盒子做一个派

刻蹄

但是，我会魔法。

优酷盒子闲置挺久了，近来突发奇想：能不能废物利用一下，比如，刷个Linux？

网上搜索了一下，发现有很多电视盒子的刷机教程，但是找了很久没有找到优酷盒子的，看来只好自己动手了。

把盒子拆开看了看，发现主芯片是RK3288，这个芯片在网上有很多开源浆，看来刷机有望。

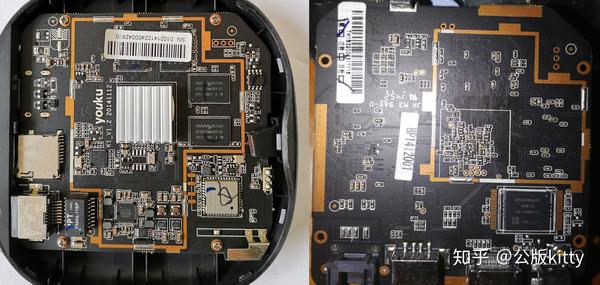

刷机之前，先看下我们的硬件配置，把优酷盒子拆开，正反面图片分别如下：

摸索了一下，有了一点发现：

正面右上角的三个孔就是串行接口，从左到分别是GND、Tx、Rx；

反面右下解嘲的按钮是进入烧录模式的按钮，按住这个按钮的时候，上电，等待几秒钟即可进入烧录模式。

好了，首先列一下硬件，

一、准备工作:

硬件配置：

主芯片：RK3288
电源管理：ACT8846
以太网：RTL8201F
RAM：Nanya 1GB
EMMC：Sandisk 8GB
WIFI+蓝牙：AP6210

RK3288官方配套的电源管理芯片有不同的型号，这个会影响后续编译选择。

接下来，准备好串口线、USB延长线。

软件资源：

Rockchip官方有开源资料，参考这个网站：

另外，针对SDK开发，在网上找到了 Rockchip RK3288 Linux SDK发布说明 ，可以先下载下来。

编译环境：

另外，为了编译相应资源，建议先准备好Linux环境，这里有几个选择：

Ubuntu 16.04
WSL

但是这里有几个坑，得注意一下：

Ubuntu建议用64位版本，32位版本的在打包uboot的时候会出错，因为有部分工具是64位的；
WSL在编译根文件系统的时候，无法进入虚拟系统。

不过呢，因为不想重装系统，我只好在WSL和Ubuntu之间切来切去，多花了不少时间。

废话不多说，开始干活。

二、下载SDK

根据官网教程，SDK在这里可以下载：

git clone https://github.com/rockchip-linux/repo
mkdir linux
cd linux
../repo/repo init --repo-url=https://github.com/rockchip-linux/repo -u https://github.com/rockchip-linux/manifests -b master -m rk3288_linux_release.xml
../repo/repo sync

不过呢，github很慢，所以还有个办法，是去把仓库移到gitee上，再同步下来，但是gitee对仓库的大小有限制，所以拖几个主要的库就好了，实在拖不下来的，还是从github上拖。

或者，可以去firefly的网站下载。

找到 Linux-SDK 源码包 ，去百度上直接拖下来。

然后，执行以下动作：

mkdir linux
cd linux
git clone https://github.com/FireflyTeam/repo.git
# 把压缩包放在上一步下载repo工具的目录下
7z x linux-sdk-3288.7z
# 更新代码
repo sync -c

三，烧录工具：

官方支持好几种，

linux下用rkdeveloptool，这个在tools文件夹可以找到；

windows下用AndroidTool。这个在firefly的 固件升级工具 可以下载。

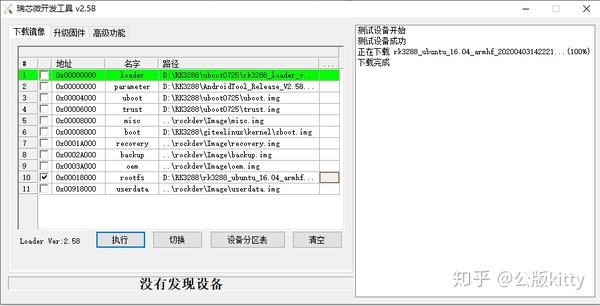

建议用在windows下烧录，这个工具的界面长这样：

根据上图，有几个东西我们必须要编译出来：

loader：编译uboot时得到，名称为rk3288_loader_vxxx.bin
parameter：这个手动编写，可以从下载了修改，后面再讲
uboot：编译uboot得到，名称为uboot.img
trust：编译uboot得到，名称为trust.img
boot：编译kernel得到，名称为zboot.img（当然不止这一种）
rootfs：编译根文件系统得到，这个名称不固定了。

四、编译：

4.1，准备所需要的软件包：

Ubuntu 16.04 系统编译所需的软件包
sudo apt-get install git gcc-arm-linux-gnueabihf u-boot-tools device-tree-compiler mtools parted libudev-dev libusb-1.0-0-dev python-linaro-image-tools linaro-image-tools libssl-dev autotools-dev libsigsegv2 m4 libdrm-dev curl sed make binutils build-essential gcc g++ bash patch gzip bzip2 perl tar cpio python unzip rsync file wget libncurses5 libglib2.0-dev openssh-client

上面这些，有一些不是必须的，有时间就全装了吧，也没有一个一个去试。

4.2，编译uboot：

这里推荐使用开发说明里的firefly-rk3288进行配置编译，不要使用evb-rk3288这个配置，不要问我怎么知道的。。。

当然，对于熟悉uboot修改的人来说，这些都不是问题，自己随便改吧。

编译很简单：

进入SDK目录
cd u-boot
./make.sh firefly-rk3288

当然，可能会碰到一些问题，根据出错提示再来修改吧，不一一展开。

编译后，会得到以下文件：

rk3288_loader_v1.08.258.bin
trust.img
uboot.img

4.3，编译kernel：

配置显示接口：

在编译之前，需要在dts里配置HDMI输出，这样就可以接显示器了。

找到kernel\arch\arm\boot\dts\rk3288-firefly.dtsi，在里面添加以下内容

/*set hdmi */
&hdmi {
status = "okay";
};

&route_hdmi {
status = "okay";
};

同时，打开kernel\arch\arm\configs\rockchip_linux_defconfig,

确保编译配置里有HDMI相关配置，

CONFIG_DRM=y #必须
CONFIG_DRM_ROCKCHIP=y #必须
CONFIG_ROCKCHIP_DW_HDMI=y #必须
CONFIG_ROCKCHIP_INNO_HDMI=y
CONFIG_DRM_PANEL_SIMPLE=y #必须
CONFIG_DRM_DW_HDMI_I2S_AUDIO=y
CONFIG_DRM_DW_HDMI_CEC=y

配置以太网接口：

优酷盒子用的RTL8201，是个百兆PHY，而默认DTS是千兆的，要修改一下。

找到kernel\arch\arm\boot\dts\rk3288-firefly.dts，在里面添加以下内容

&gmac {
phy-supply = <&vcc_lan>;
phy-mode = "rmii";
clock_in_out = "input";
snps,reset-gpio = <&gpio4 7 0>;
snps,reset-active-low;
assigned-clocks = <&cru SCLK_MAC>;
assigned-clock-parents = <&ext_gmac>;
pinctrl-names = "default";
pinctrl-0 = <&rmii_pins>;
tx_delay = <0x30>;
rx_delay = <0x10>;
max-speed = <100>;
status = "okay";
};

&ext_gmac {
compatible = "fixed-clock";
#clock-cells = <0>;
clock-frequency = <50000000>;
clock-output-names = "ext_gmac";
};

配置USB HID：

这个是为了接无线键鼠，优酷盒子只有一个USB接口，所以外接键盘鼠标要用一体无线键鼠，我用的是联想的这款4X30M，一个USB接口就可以同时接键盘和鼠标。

（以为我是要打广告？不不不，强烈建议大家不要买这款，手感太硬了，不好用！！）

先打开kernel\arch\arm\configs\rockchip_linux_defconfig,确保编译配置里有USB相关配置，我把能选的都选上了。

CONFIG_USB_ANNOUNCE_NEW_DEVICES=y
CONFIG_USB_DEFAULT_PERSIST=y
CONFIG_USB_OTG=y
CONFIG_USB_MON=y
CONFIG_USB_STORAGE=y
CONFIG_USB_SUPPORT=y
CONFIG_USB_COMMON=y
CONFIG_USB_ARCH_HAS_HCD=y
CONFIG_USB=y
CONFIG_USB_EHCI_HCD=y
CONFIG_USB_EHCI_ROOT_HUB_TT=y
CONFIG_USB_EHCI_TT_NEWSCHED=y
CONFIG_USB_EHCI_HCD_PLATFORM=y
CONFIG_USB_HID=y
CONFIG_USB_HIDDEV=y
CONFIG_USB_SUPPORT=y
CONFIG_USB_COMMON=y
CONFIG_USB_ARCH_HAS_HCD=y
CONFIG_USB_OHCI_LITTLE_ENDIAN=y
CONFIG_USB_OHCI_HCD=y
CONFIG_USB_OHCI_HCD_PLATFORM=y
CONFIG_USB_DWC2=y
CONFIG_USB_DWC2_HOST=y
CONFIG_PHY_ROCKCHIP_USB=y
CONFIG_PHY_ROCKCHIP_INNO_USB2=y
然后kernel\arch\arm\boot\dts\rk3288.dtsi，
修改如下：
usbphy: usbphy {
			compatible = "rockchip,rk3288-usb-phy";
			#address-cells = <1>;
			#size-cells = <0>;
			status = "disabled";
			usbphy0: usb-phy@320 {
				#phy-cells = <0>;
				reg = <0x320>;
				clocks = <&cru SCLK_OTGPHY0>;
				clock-names = "phyclk";
				/*#clock-cells = <0>;*/
				/*resets = <&cru SRST_USBOTG_PHY>;*/
				/*reset-names = "phy-reset";*/
				/*usb hid ok*/
还有otg配置
usb_otg: usb@ff580000 {
		compatible = "rockchip,rk3288-usb", "rockchip,rk3066-usb",
				"snps,dwc2";
		reg = <0x0 0xff580000 0x0 0x40000>;
		interrupts = <GIC_SPI 23 IRQ_TYPE_LEVEL_HIGH>;
		clocks = <&cru HCLK_OTG0>;
		clock-names = "otg";
		dr_mode = "otg";
	/*如果hid不行，就把这个也注释点
		g-np-tx-fifo-size = <16>;
		g-rx-fifo-size = <280>;
		g-tx-fifo-size = <256 128 128 64 32 16>;
然后找到：kernel\arch\arm\boot\dts\rk3288-firefly.dts，添加以下内容：
	&usbphy {
		status = "okay";
	&usb_otg {
		vbus-supply = <&vcc_otg_5v>;
		status = "okay";
	};

编译kernel：

进入SDK目录
cd kernel
make ARCH=arm rockchip_linux_defconfig
make ARCH=arm rk3288-firefly.img -j12

编译后得到很多文件，重要的是这个：

zboot.img
boot.img

4.4，编译rootfs：

这一步我是根据github上的说明编译debian，

#先编译出一个基础debian版本：
RELEASE=stretch TARGET=desktop ARCH=armhf ./mk-base-debian.sh
