怎样做一名合格的室内施工图深化设计师？
您好，我是一名今年刚毕业的室内专业学生，刚刚到一家比较不错的工装公司去实习，被分到了施工图深化组，由于刚到这里来实习还没有找到方向和目标，发现自己有太…
关注者
212
被浏览
149,155
26 个回答
在正面面对这个问题前，我觉得我们应该先回到问题本身
何为“深化设计师”？
其可分为：
一、驻场深化设计师
二、施工图深化设计师
驻场深化设计师
隶属施工方中的岗位，等于项目部中的落地设计师，施工图深化是这个岗位中最常规的一环，审图补图，配合现场放线、所有材料下单、出具钢构及轻钢龙骨排版图、配合施工员的工作、发掘现场问题、对接甲方、设计方、项目经理、竣工图等...除施工员外是最了解现场情况的工种，该岗位不在问题中，具体不作深入探讨，有兴趣可私信。
施工图深化设计师
设计阶段中的一个工种，相比驻场深化，他只需涉及施工图，等于他出的图纸是给到驻场设计师现场施工的图纸。
而施工图构成的部分即：封面设计说明、平面部分、立面部分、墙顶地大样、门大样、水电消防配合出图。
封面设计说明就不说了，常规套用问题不大。
平面部分包含：平面布置图、平面完成面尺寸图、隔墙定位图、地面铺装图、天花造型图、天花灯具尺寸图、门及立面索引图、天花综合点位图，我大致来讲下平、顶、地相关图纸。
平面布置图
一、在已有平面布置中，发现问题、看是否有不合理的地方加以修改，比方走道的宽度，空间动线是否能再优化，消防的大概规范要求等，然后再是深化完成面，比方各类材料的施工空间，瓷砖、木饰面、硬包、石材等内部空间是多少（可百度普及各类材料），再是一些需要外挑的墙面，其各种工艺做法都需要知道如何处理等等。（所以为什么说施工图对于后期施工及工艺的了解有多重要）
地面铺装图
其最重要的是地面各类材料的对缝关系，如果涉及深化还需要考虑墙地面的对缝关系（常规大型项目后期会有专业的厂家深化图），以及材料间的收口关系，材料的规格、地面的标高、相关地台造型灯带等等..提醒一点地面切勿直接填充，一个不美观，再是施工严格的话，图纸基本是废纸。
天花造型图
这张图涉及的面就比较多了、因为所有设备都是往天花走的，比方空调、新风、消防（喷淋、烟感等）、电路、可能还有上层排污等，你还需要了解该空间的梁体结构关系、相关层高，避免各工种于天花碰撞，导致的后期施工中实施不了，而需要现场调整就比较麻烦了，可能就会影响效果（虽然现场问题肯定会有，但也需要考虑周全，前期想的多，后期问题就会少）。
其次就是一些天花造型及标高，也需要考虑是否与以上设备线路碰撞的情况，虽说概率很大，但常规你只要预留好足够的天花以上的高度空间（即设备管线的居所），不要和个别梁体起冲突，一般问题也不会很大。
再是一张天花综合点位图，需要水电消防间相互协调的一张图，与你所设计的天花合并，常规也是最麻烦的一张图（因为消防水电和装饰永远都不在一个频道上，他们只在于规范，而你要满足规范的同时，需要保证天花效果）
立面部分相对平面部分及大样部分会容易一点，只要保证几点问题就不会很大了。
一、墙面造型体现（一些新手容易画错立面结构）
二、墙地完成面、天花造型结构体现（可以直观的看到天花上的设备空间）
三、家具体现、一些有打印图案的墙面需体现、一些暂未有固定尺寸的家具配合墙面造型时需注意（如电视）。
四、标注、材料索引、剖面符号索引等

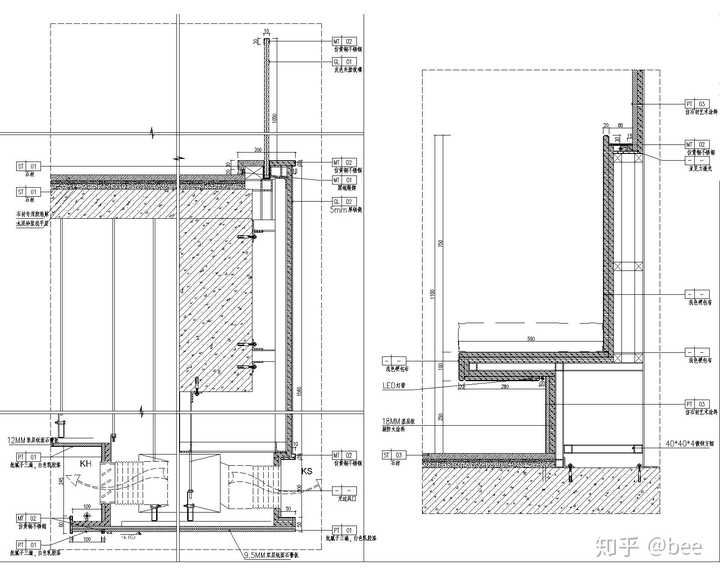

大样部分是整套图中最难得部分，涉及对现场及工艺的了解，一般需要时间去积累，比方我前面提到的常规贴砖的工艺是先找平墙面，再用胶泥或水泥砂浆粘贴面砖，有些卫生间还涉及挂网抹灰等，又比方一些外挑的墙面是用钢构做基层还是木基层？涉及该墙体的高度和装饰面的材料而定，常规用的多大的型号？等等都需要去了解。
只有充分了解一个空间是怎么立起来的，才能很好的完成一整套图纸深化，再就是一些没怎么去过现场的图纸深化，基本是完全靠套用的模式，去绘制，这也需要时间去多画、多看，這类型对自己出的图纸大部分都是一知半解的。
而我本身之前就是因为觉得学的太慢，就跑去做了一年多的驻场深化，其它不说，光图纸，当时基本已经是有了一个很大的跨度了，以下是我深化前后的施工图水平。

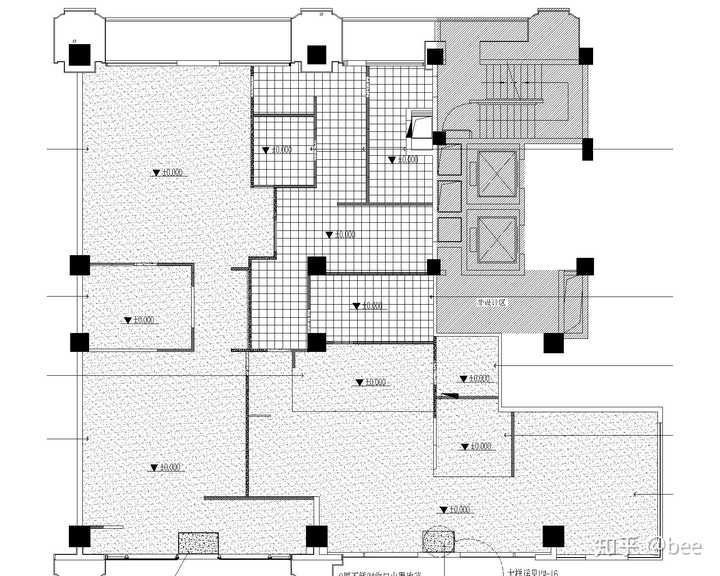

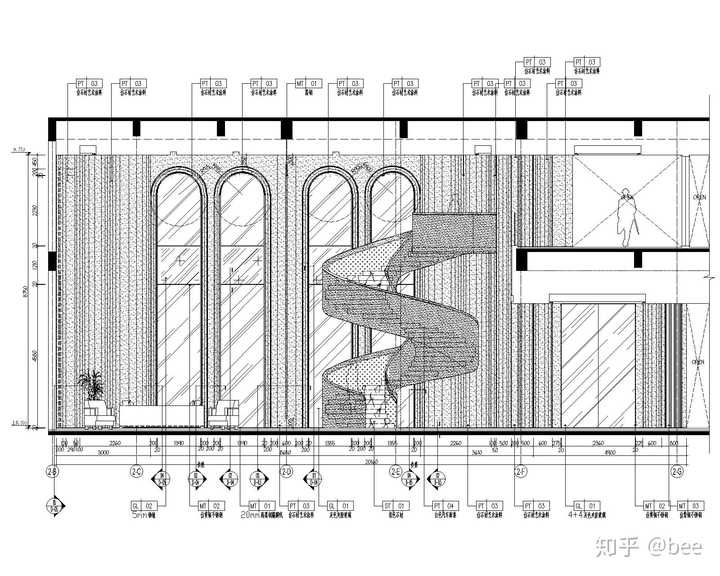

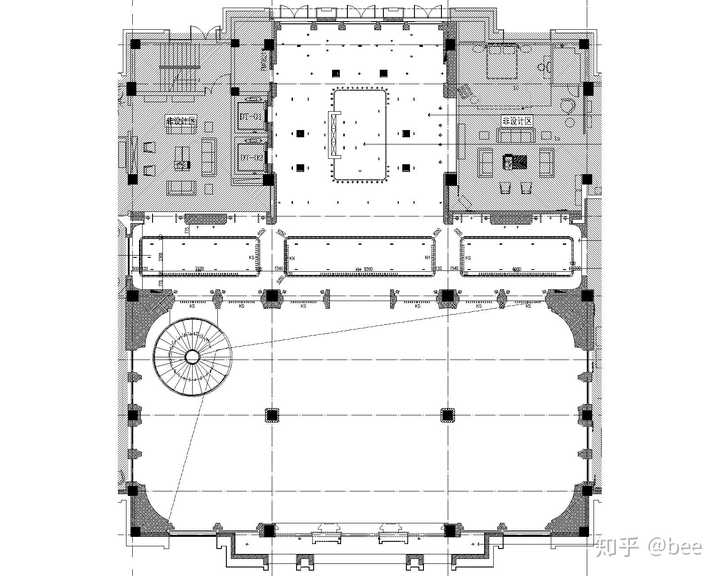

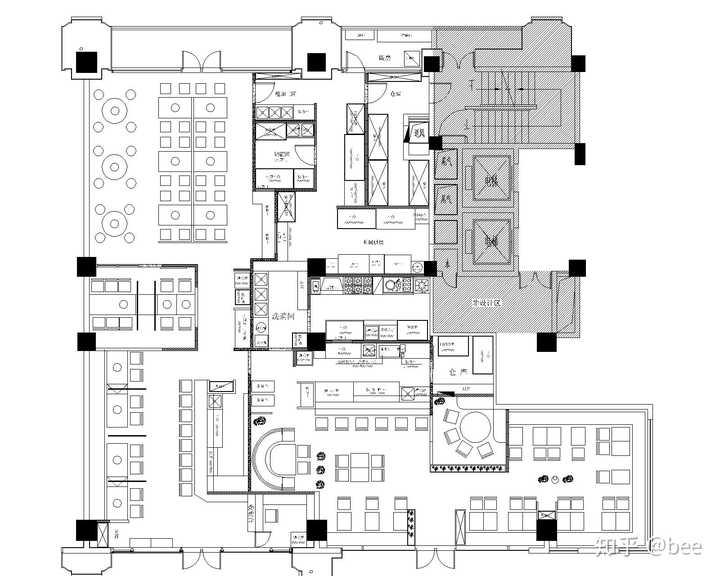

驻场深化设计前施工图水平（相关线型未设置），顺序为：平、地、顶、立面、大样，如下：

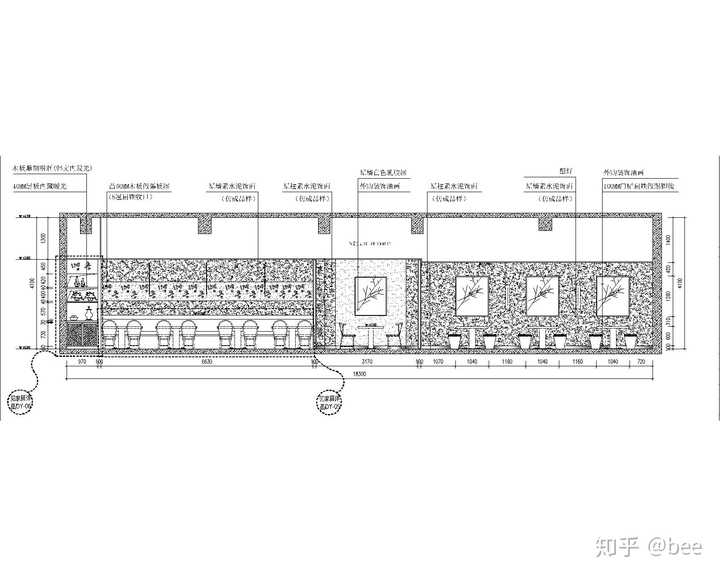

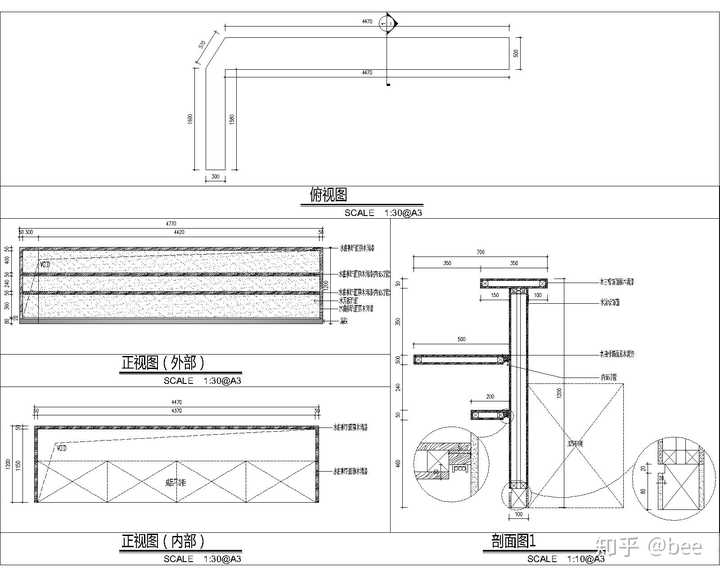

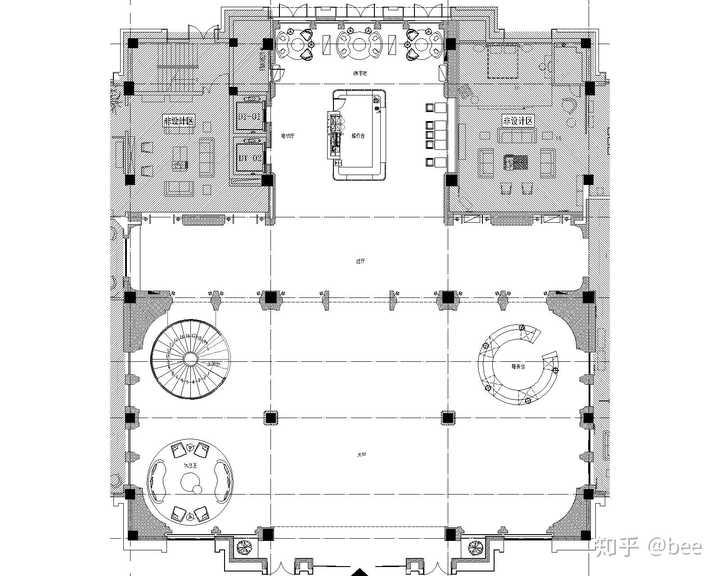

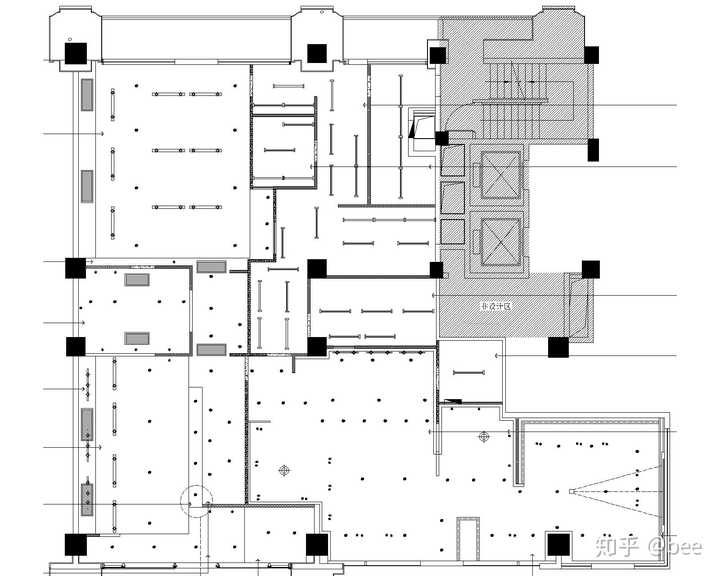

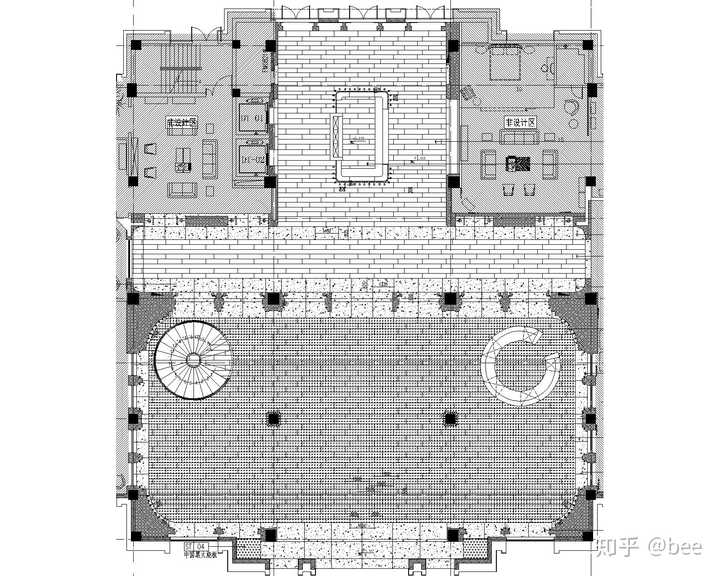

驻场深化设计后施工图水平（相关线型未设置），顺序为：平、地、顶、立面、大样，如下：
你应该可以很明显感受到图纸的细致层度增强了不少，本来我刚从驻场深化出来去陈涛设计院的时候内部基层其实可以再画细致的，后来才了解，对于设计来说，内部基层是不需要太细致，毕竟你画的图纸不一定百分百准确，万一现场连基层都按你施工的话，如果有错，那可能锅就要你背回家了，所以基本只要到什么基层材料、多大型号、相关工艺如何就准够了。
看完以上内容我想你对如何成为一名施工图深化设计师应该有点数了吧？
最后表达下我自己的观点，如果你希望后面是往独立设计师发展的，切记和方案相关度不大的一些工作面不要太深入，有兴趣可以去参考下我发的那篇文章“ 如何触及到室内设计，各个阶段的经历告诉你 ”，里头有我的一些大概工作经历，可供了解。
我觉得基本工作面你能了解以及能独立操作就够了，因为设计师这个工种你会发现本身就是一个综合型选手，前期你肯定是需要了解很多的面，到后面其实你只要有一个专注面就行了
大概先这样，如果有触动，别忘留赞。
看见高赞回答，动不动就把施工图上传上来，我也想为了你们的点赞把啥项目的施工图弄一套上来，但是怕万一公司看见了找我扯皮，还有一套图导PDF再传太累，太麻烦，所以作罢。再一个我弄一套图上来，你们未必能仔细观看，看了你们也画不出来，画的出来也不至于在这里问了，那现在来说说深化设计师这事。
一个合格的深化设计师。合格这个词是个下限，要是说上限，就是形容词就不应该是合格，而应该是厉害的，牛逼的，图纸能卖高价的。
其实一个合格的深化设计师3点要求。
1是在规定时间内把事情搞完，最好能留一个检查及修改的时间。觉得这不是基本吗？其实很多深化设计师完全低估了项目的量，觉得自己可以搞定，没想到最后差一大截，最后开始漏图，开始乱画，反正到时间交给你一套看起来像是画完的图，最后一看，设计的脑袋一个比两个大，特么的交给甲方，可能只能把这个设计师拿去祭天来消除甲方的怒火了。所以能在一规定的时间内把事情搞完，真真正正的搞完，这一点非常的关键。
2是知道什么地方该画，每一张图要表达的是什么，什么地方需要特别关注交代。举个例子

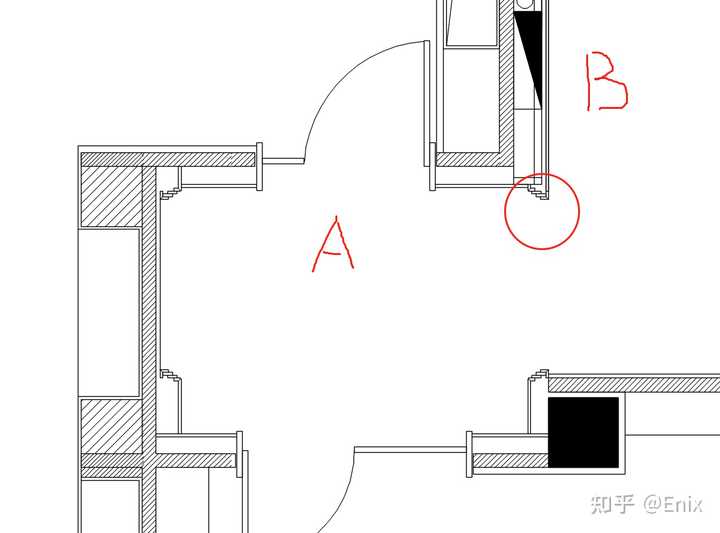

这个图，A的立面图和B的立面图画出来都没问题，但是你不去表达红圈那个阳角怎么弄，2边不一样的材质，会在阳角哪里碰撞，这里但看A立面和B立面都没问题，都是对的，但是工人修到这里会发现红圈位置哪里收不了口。怎么办，有经验的施工队可能会有办法帮你解决一下，遇见不靠谱的乱来，出了问题，设计单位图纸没有表达清楚。设计的锅，看见没，这种知末细节得注意到。得表示到，自己想不出来怎么收口，找到设计一起想办法，办法很多，但是一定要有表示。
还有得知道在图上什么地方的造型要对着什么样的东西，该备注的一定要备注，原来一个酒店项目，酒店大厅，由于施工方单独找甲方商量改了柱子上面石材的尺寸，改小了一些，顶面造型居中也就偏移了些，同时顶面有一组巨大的水晶吊灯，水晶吊顶对应地面石材水刀拼花。顶面调整之后没改变地方拼花尺寸，最后顶面巨大的水晶吊顶和地面拼花是歪的。这特么的，虽然这是施工方自己傻X弄出的问题，但是要是图上备注一下这里有这样一个关系，也许施工方看见了会想一下，小心一点，可能这个项目效果会好很多。
同时也知道什么地方该画，什么地方要画细，还有重要的一点什么地方可以不用画，不用画的地方用文字表达描述，但是一定要描述清楚。比如一个房间都是乳胶漆，就把做法描述清楚，什么颜色的乳胶漆，什么样的踢脚，踢脚做多高。说得清清楚楚，要是都是砖，几面墙或者和地面对不对缝，什么的描述得清清楚楚，这样可以给你节约大把的时间。
但是你一定要事情说清楚，哪怕是你觉得废话中的废话都要写出来，描述到位，你觉得这些地方有啥好说的，施工方用屁股想都知道怎么做，不会做错的，对，一定不会做错，施工方还要感谢你，我在之前的回答中说过，施工图还有一个巨大的作用就是给造价单位算清单，你特么图上不画，不写，不描述，清单单位百分百会漏，有的还会打电话问一下是不是漏了，有的直接就算漏了，没了这部分的造价，施工单位就有了增项的名义，造价就上去了。最后找问题，发现图纸遗漏，设计单位的责任，这特么的就很麻烦了。
3，了解工艺，规范，什么地方吊顶用什么龙骨，上不上人，吊顶以上多高需要设立转换层，一个地方的消防通道得多宽，多高的地方石材和砖要用干挂，虽然这些节点大多公司都是成品的，画好的，你复制进图中就搞定了，但是什么样的空间要用什么样的节点你得清清楚楚，虽然你画错了，表示错了，施工单位还是会修对，但是问题在于干挂和湿贴的造价又不一样，吊顶里加不加转换层钱也不一样，施工方又可去找甲方要钱，然后问题又是出在设计单位。又要扯皮了、说实话由于设计单位图纸造成的钱的问题是最麻烦最得罪甲方的。
只要你的图能在造价上都表示好了，让施工方能知道这东西怎么样修出来，奇怪的地方有收口方式这些，其实就算是一个合格的深化设计师了，
之后就是节点的正确画法，比如有个高赞答案的吊顶节点就是错的，但是没关系，进退表示清楚了，不妨碍施工和算造价，不碍事。之后可以去研究准确的节点画法，然后排图，线性，填充疏密这些加分项再慢慢来。
