联想拯救者R7000 2020笔记本M.2固态硬盘加装教程

联想拯救者 R7000 2020 笔记本 M.2 固态硬盘加 装 教程

本文以 图 文形式为大家讲一下如何进行固态硬盘 ( 仅为M .2 接 囗 的 SSD) 的加装。

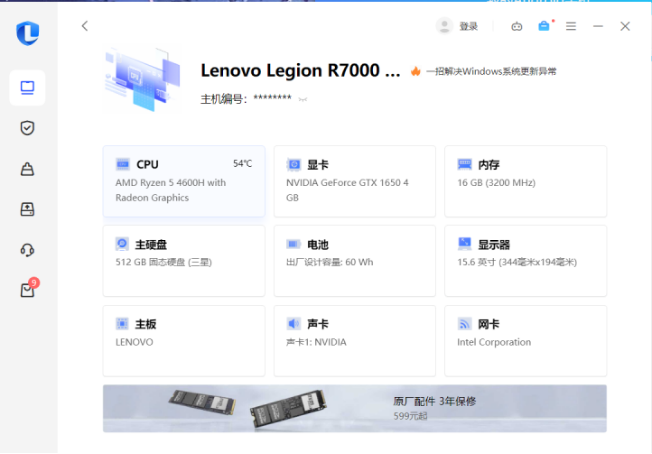

笔记本型号 : 联想拯救者 R7000 2020, 详细参数如下图 :

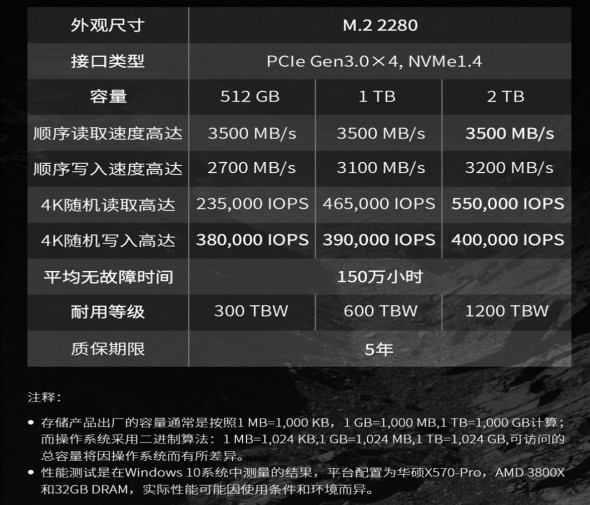

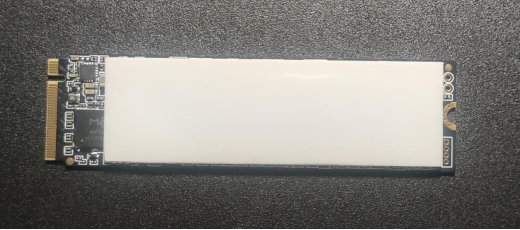

固态硬盘 : 致态 tiplus5000 512GB 版本，官方数据如下图 :

第一步 :卸 下 D 面螺丝

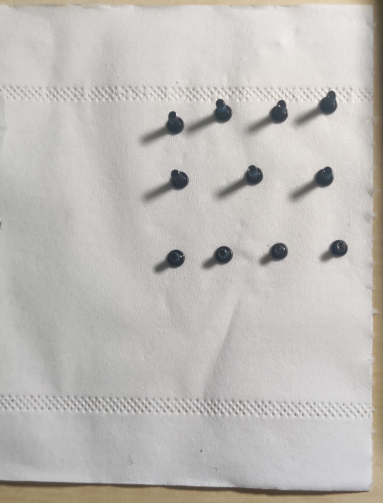

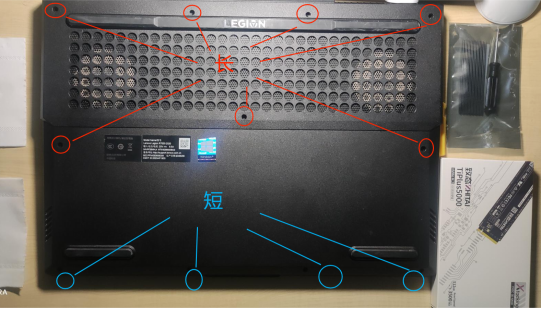

首先将笔记本关机， D 面朝 上 ，可以看到一共有 11 颗螺丝（上面 4 颗，中间 3 颗，下面 4 颗） , 其中上面和中间的 7 颗螺丝相同，为长螺丝；下面 4 颗为短螺丝。用螺丝刀将螺丝拧下并分类摆放好。

第二步 : 撬开 卡 扣

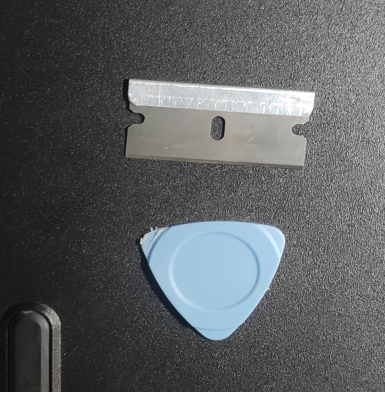

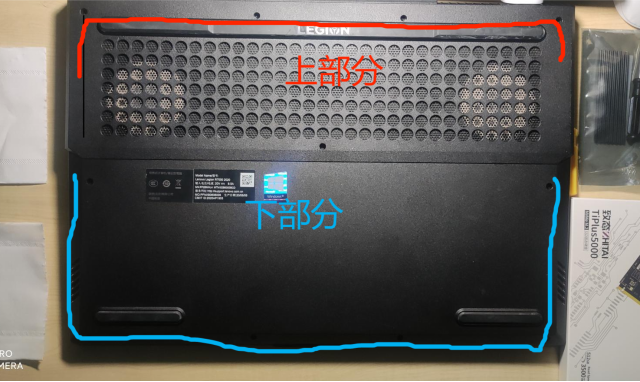

我们需要先准备一个刀片或者金属片 以 及撬 片 。 D 面的 卡 扣可能比较紧，可以先用刀片或者比较薄的金属片插入边角撬 起 一点缝隙然后把撬片插进去沿着缝隙划一 圈 ，可以听到咔咔咔的响 声 ，说明 卡 扣己 脱 离。 R7000 的 D 面用散热设计所以将卡扣分成上下两部分，需要我们都将其撬开，方法同上。将上下两部分卡扣撬开后就可以取下 D 面背板了。

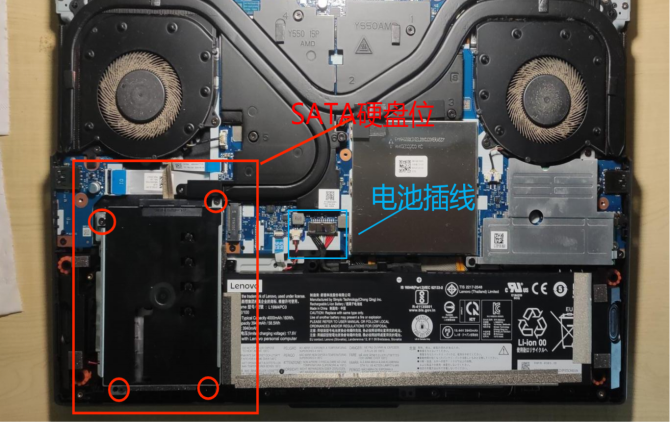

第三步 : 拔下电池插线，卸下 SATA 硬盘盒

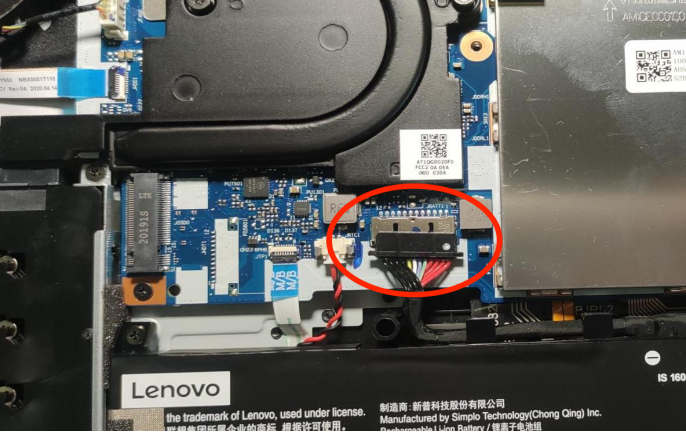

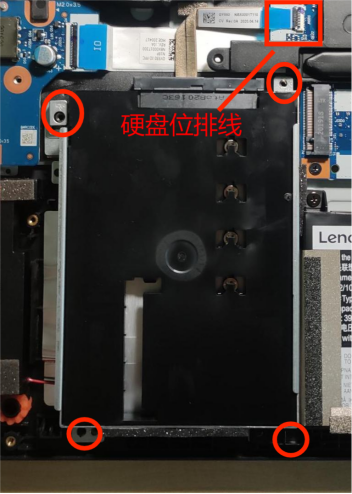

这一步我们需要将电池插线拔 下 进行操作，避免电路故障。如图所示将电池插线 断开 ，然后卸下硬盘位置的 4 颗螺丝，摆放在一旁。可以看到硬盘位有插线连接，将其断开，取下硬盘盒，注意右下角的螺丝位是电池和硬盘盒共用的，取下硬盘盒的时候需要将电池轻微抬起（不需要将电池完全取下来）。

第四步 : 安装固态硬盘

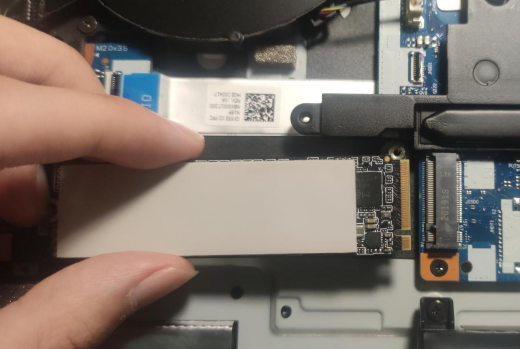

如果买硬盘的时候有送散热贴的话可以贴上去，覆盖有标签的一面（注意不要将标签撕下来，不然不支持售后），然后正面朝上对准接 囗 插入，有咔嗒的声音就是装好了，可以轻微晃动一下查看是否完全接 上 ，之后将硬盘另一边用手压下，将螺丝对齐 拧 上（不用拧太 紧 避免损坏硬盘），将左下角和右下角两颗螺丝也拧上，然后插入电池抽线，合上 D 面背 板 。这时我们先不着急上螺丝，可以打开电脑，在设备里查看硬盘是否已经安装上。没问题进行下一步。

第四步 : 合上 D 面，安装完成

将 D 面合上，放入螺丝拧 紧 （注意按之前分开的两种不同螺丝位置安装），完成安装。

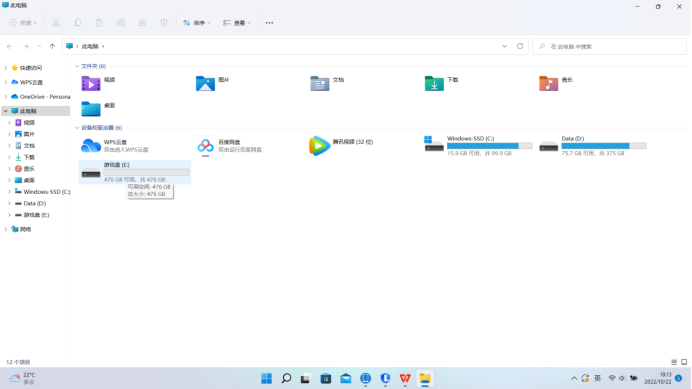

启动笔记本后打开此电脑发现没有显示新加的硬盘，这是因为还没有对新硬盘进行分区。这是我们需要对新硬盘分区，让其可以使用。

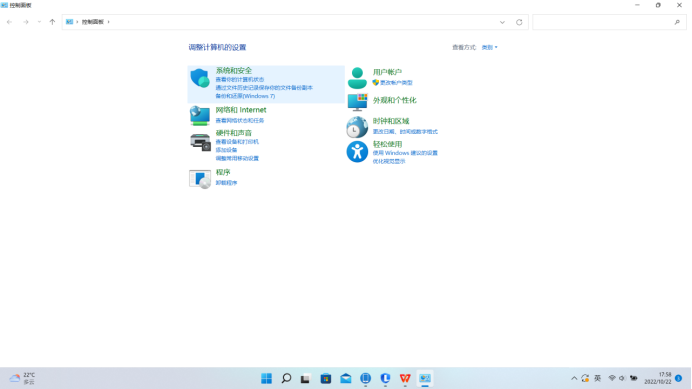

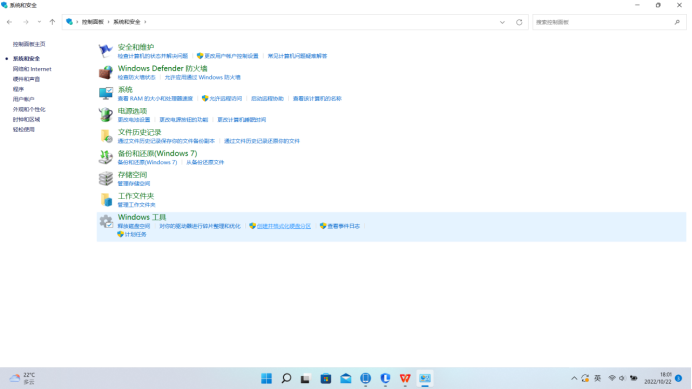

这里操作系统以win11演示。

这样我们的固态硬盘就加装完成了。
