140种榫卯结构详细图纸!

榫卯--红木家具的灵魂
榫卯结构是榫和卯的结合，
是木件之间多与少、高与低、
长与短之间的巧妙组合，
可有效地限制木件向各个方向的扭动。
最基本的榫卯结构由两个构件组成，
其中一个的榫头插入另一个的卯眼中，
使两个构件连接并固定。
榫头伸入卯眼的部分被称为榫舌，
其余部分则称作榫肩。

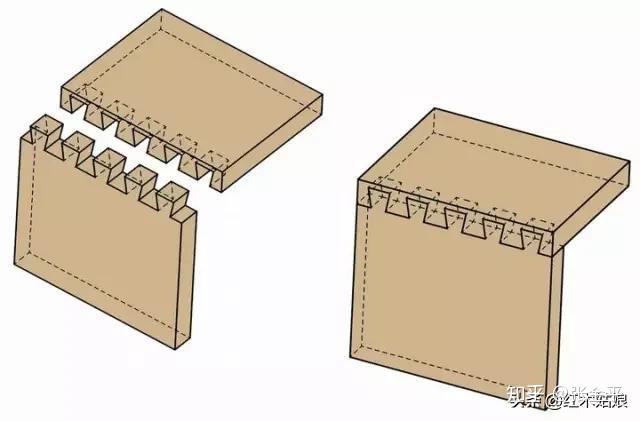

燕尾榫：

半隐燕尾榫：

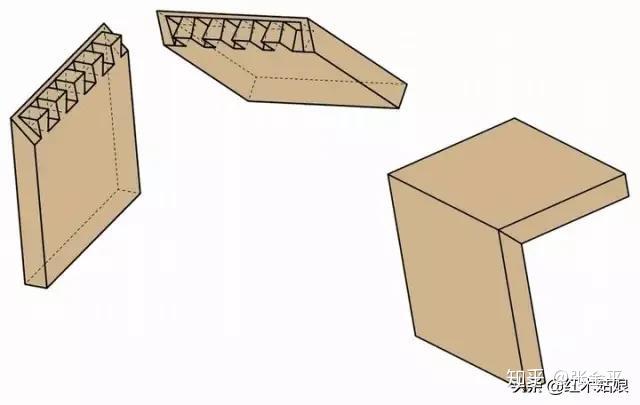

全隐燕尾榫：

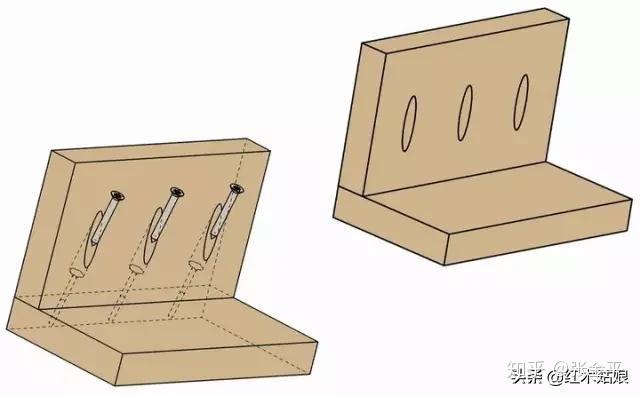

口袋榫：

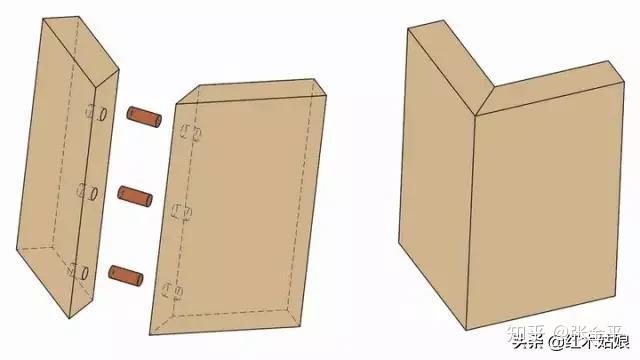

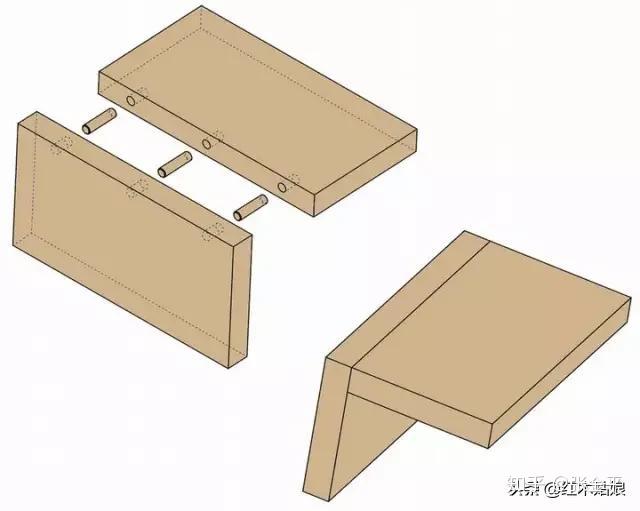

圆木销：

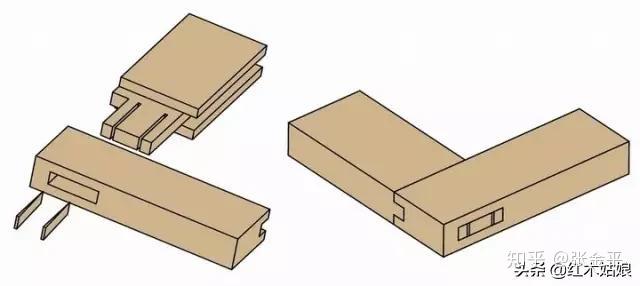

肩榫接合：

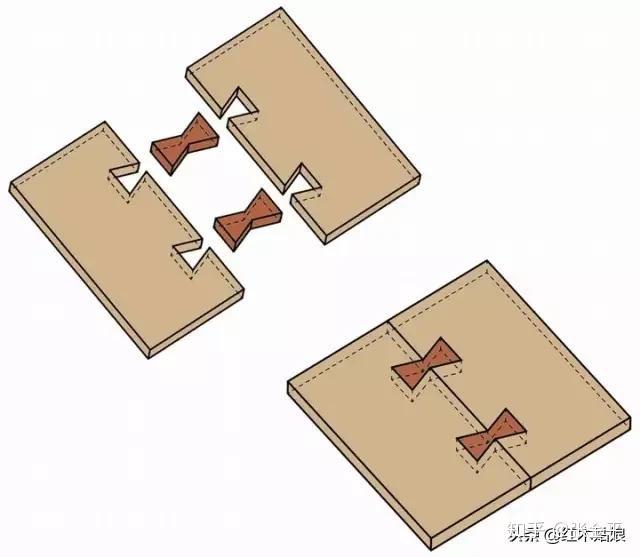

蝴蝶木销拼板：

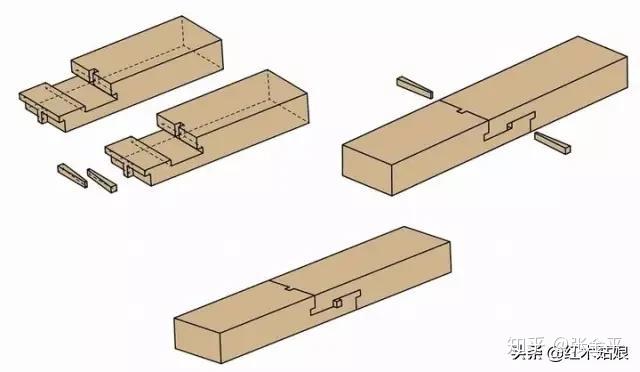

方形木销贯穿带接合：

方形木销暗带接合：

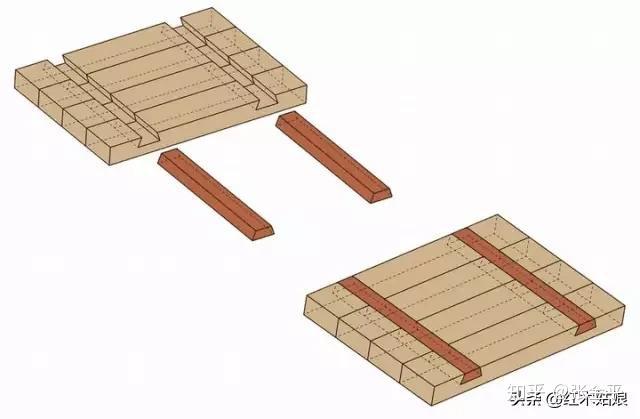

穿带拼榫：

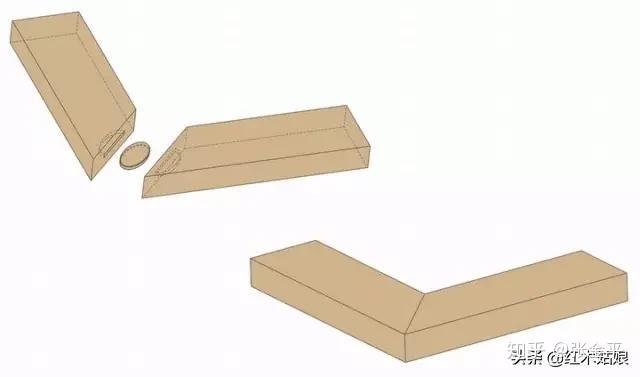

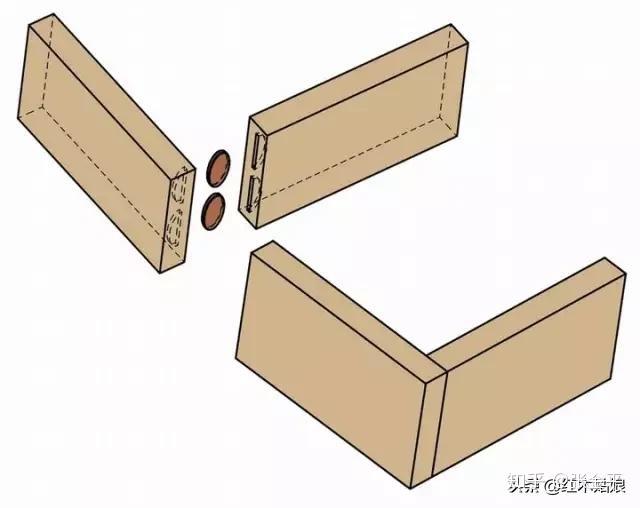

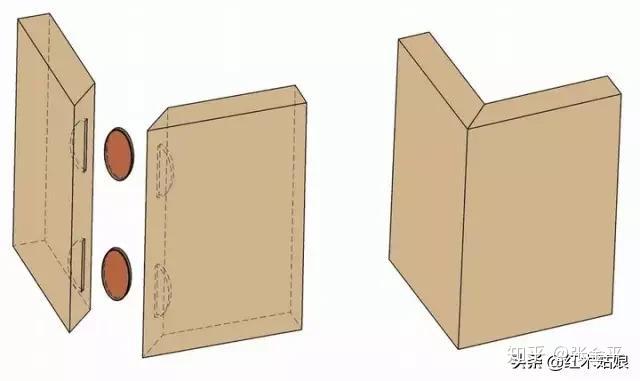

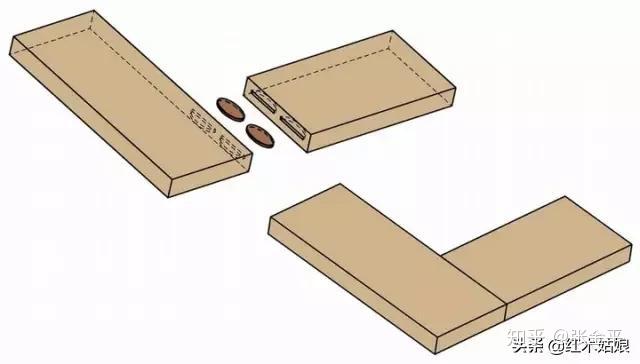

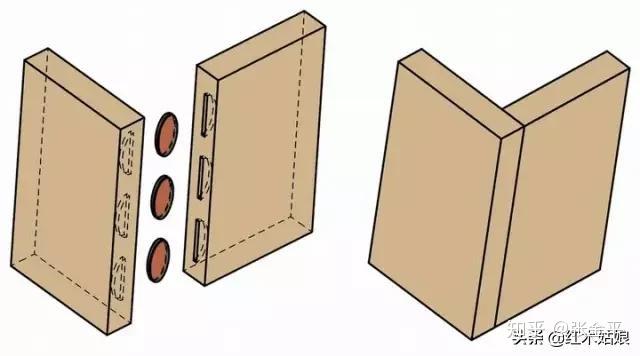

饼干榫：

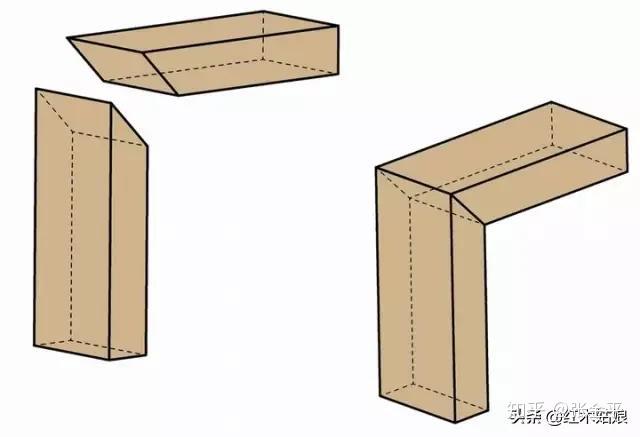

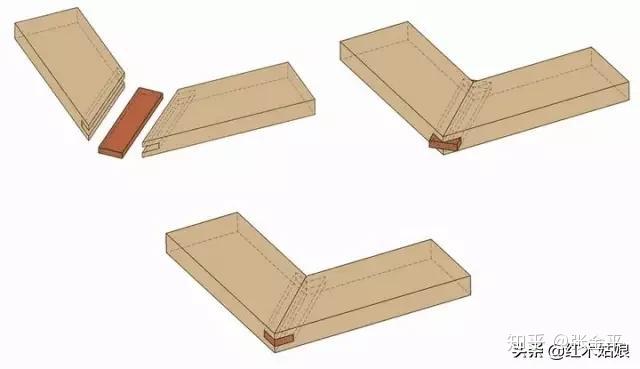

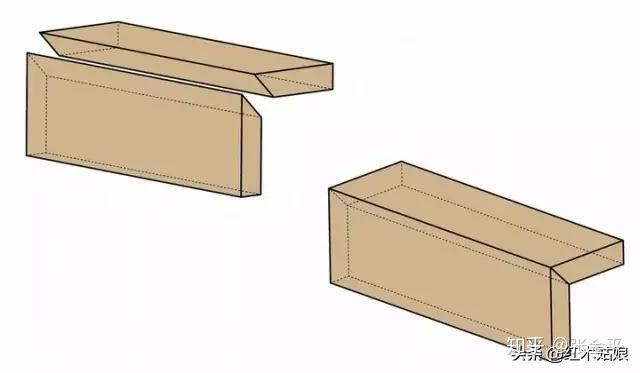

斜角拼接：

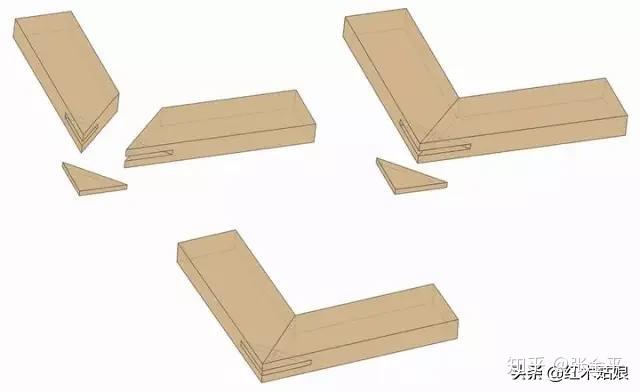

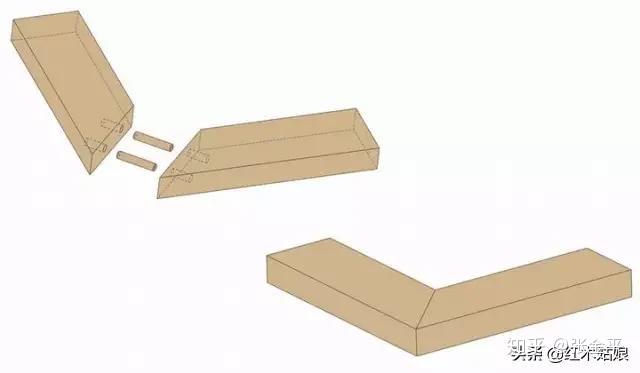

三角形木销斜角接合：

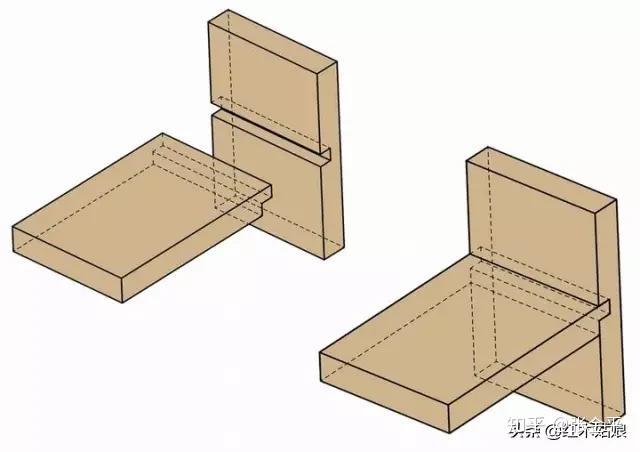

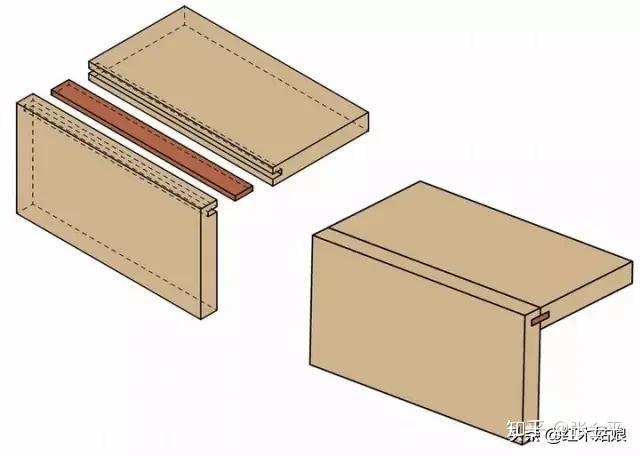

榫槽边角接合：

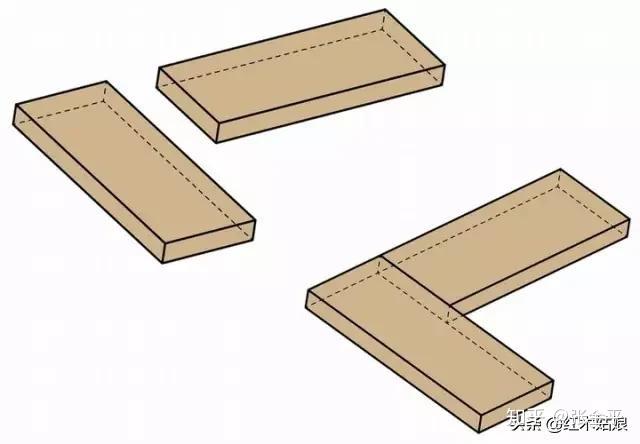

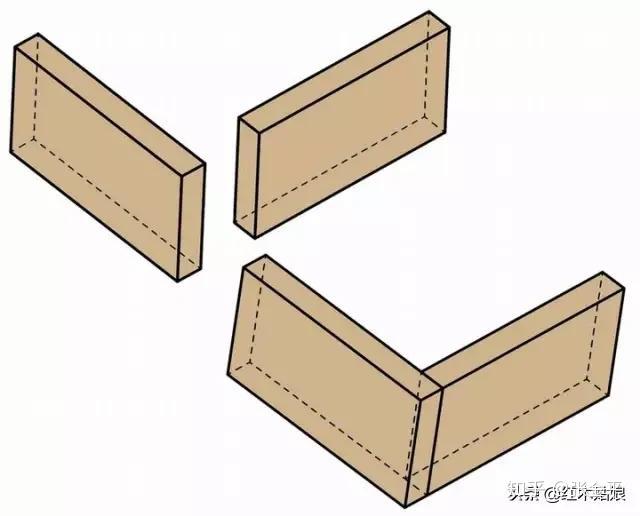

木板直角拼接：

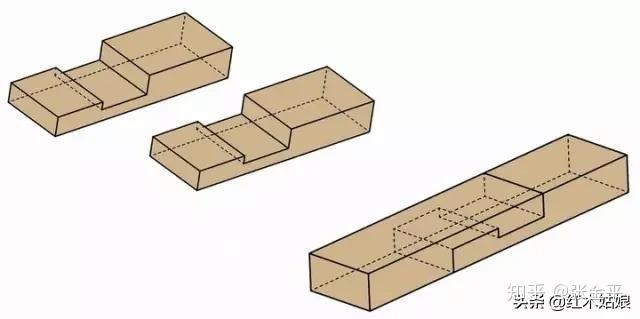

木方平接：

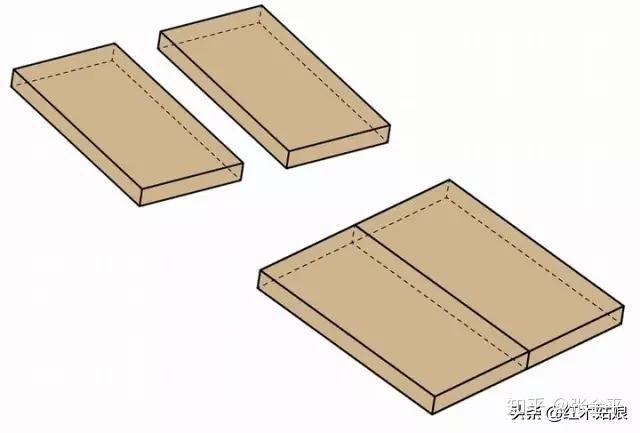

木板平拼：

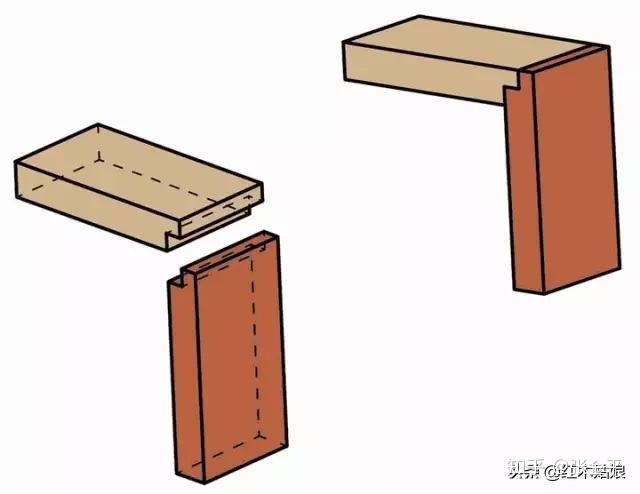

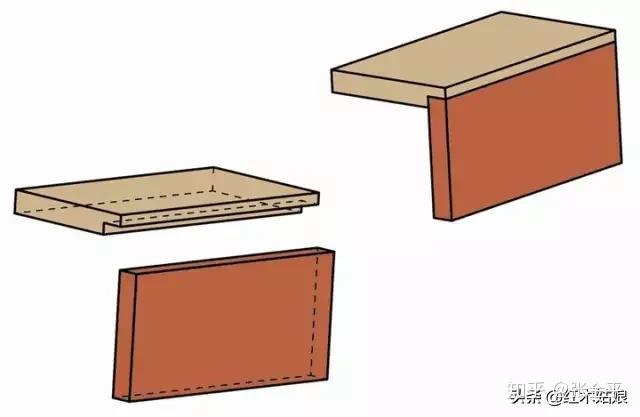

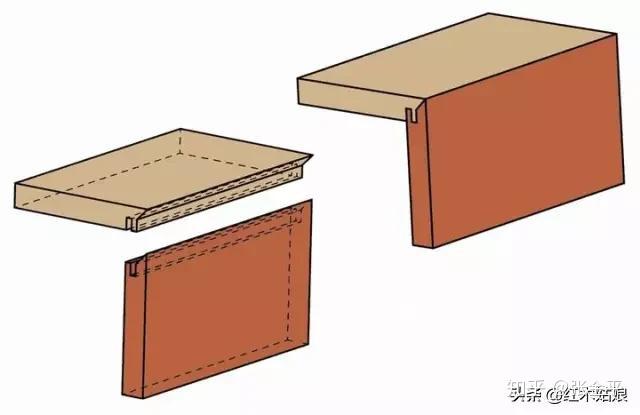

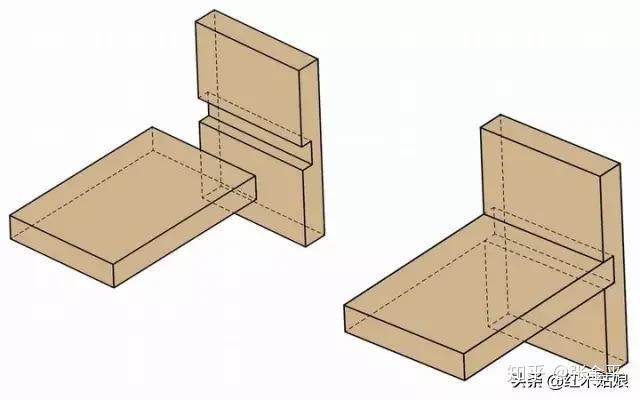

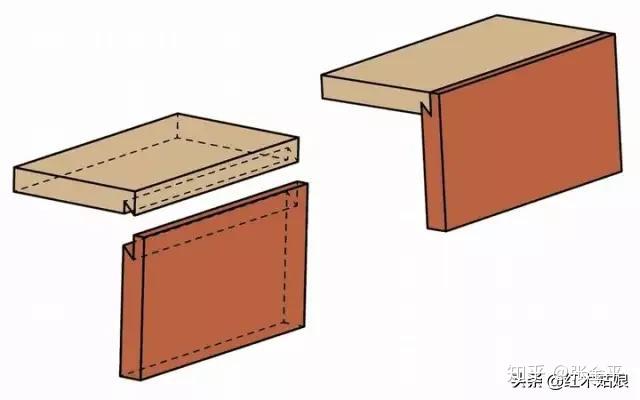

木板榫槽直角接合：

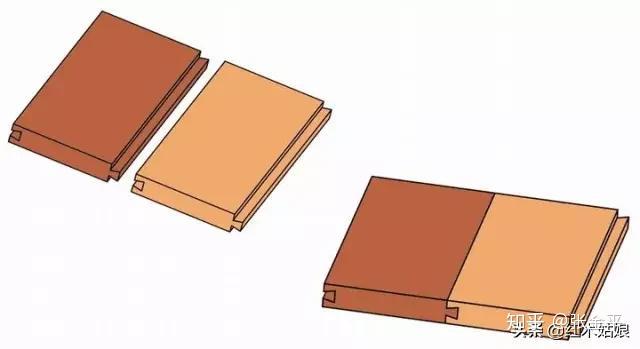

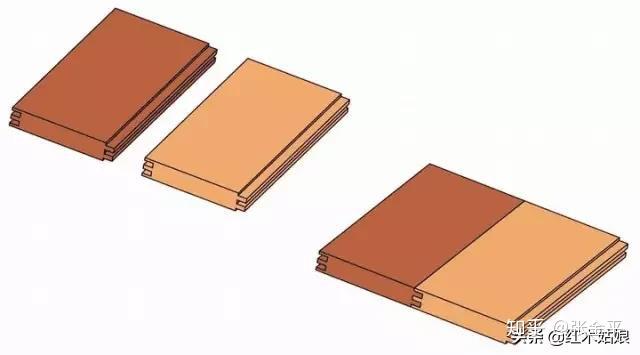

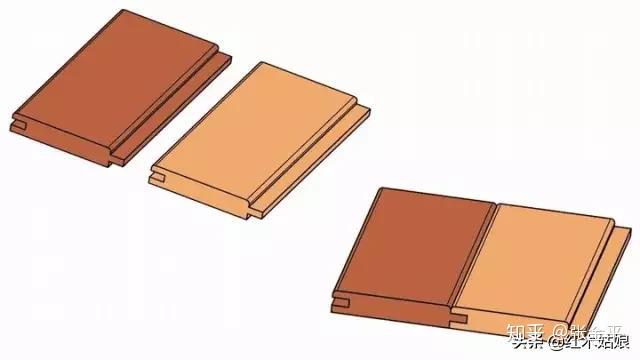

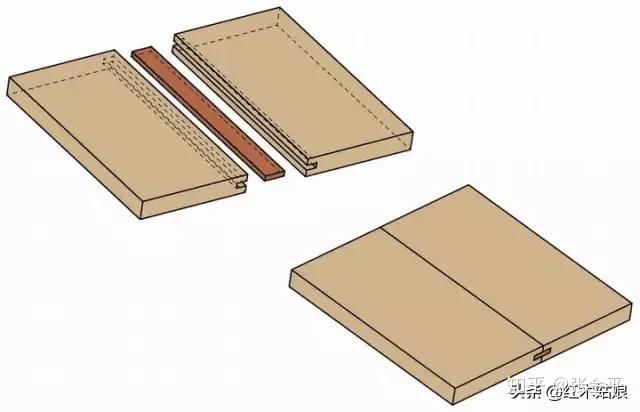

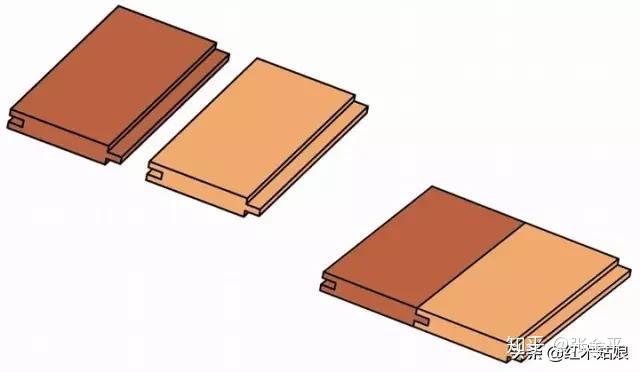

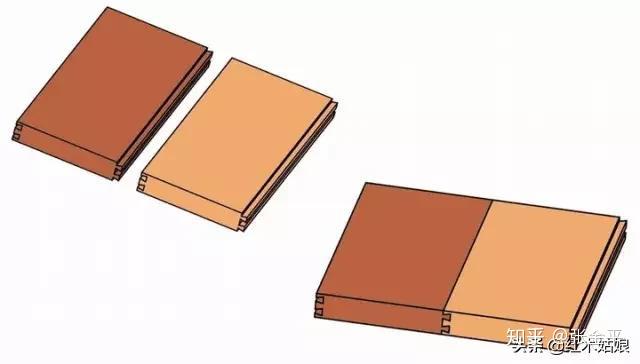

木板榫槽平接：

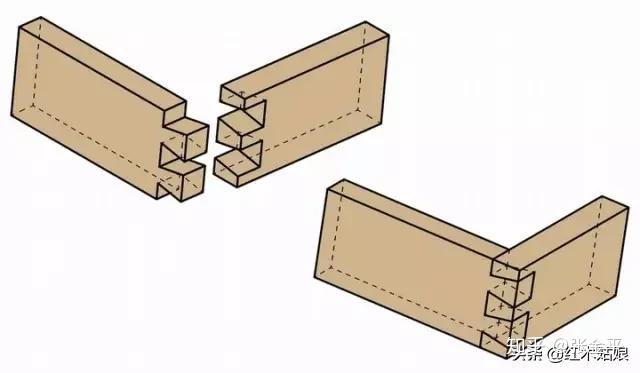

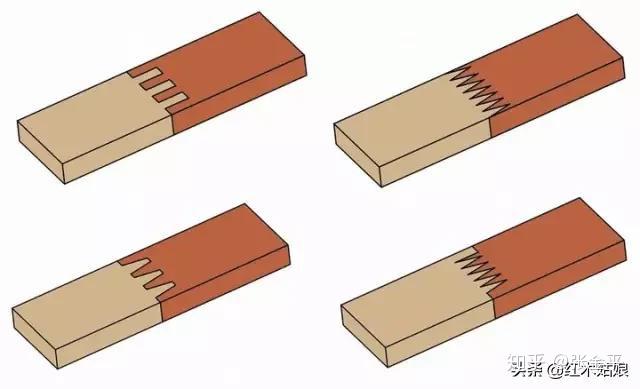

指接榫：

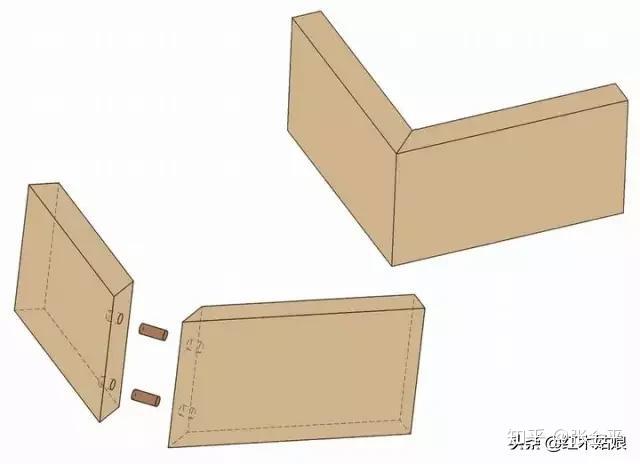

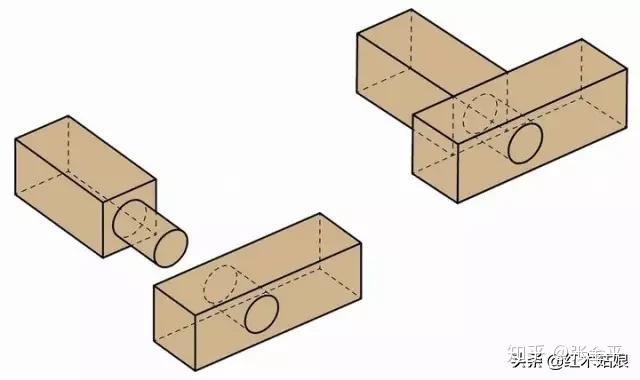

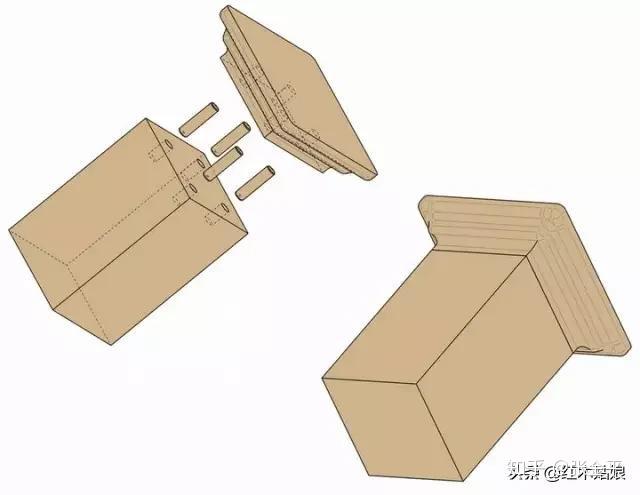

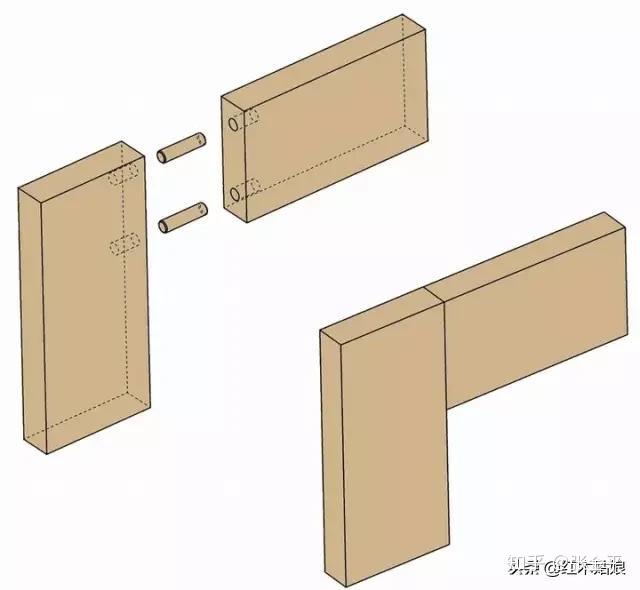

圆木销榫接：
