钢结构焊缝质量超声探伤检测是怎么一回事？

运用仪器 ： 探伤仪

l 仪器原理

超声探伤仪的工作原理类似于无线电雷达，因此，它有固体雷达之称号。超声波探伤的实质是将被检工件处于一个超声场中，工件若无缺陷，超声场在连续介质中是正常分布的；若工件中有缺陷，则超声波在异质介面会产生反射，折射和波形转换等现象。使超声场的正常分布受到扰乱，使用一定的方法，测出这种异常分布相对于正常分布的变化，找出缺陷，并做返修处理，消除危害缺陷．这就是超声波探伤的任务。

l 仪器设备：

我国从江南造船厂50年代研发的第一台电子管A型脉冲反射式超声波探伤仪 至今，经历了从电子管到晶体管，从模拟机到数字机的发展阶段。超声波探伤仪的体积越做越小，重量越来越轻。特别是近年来，随着计算机枝术的发展，开发出的脉冲反射式 超声波探伤仪 的功能更强大，使用更方便。

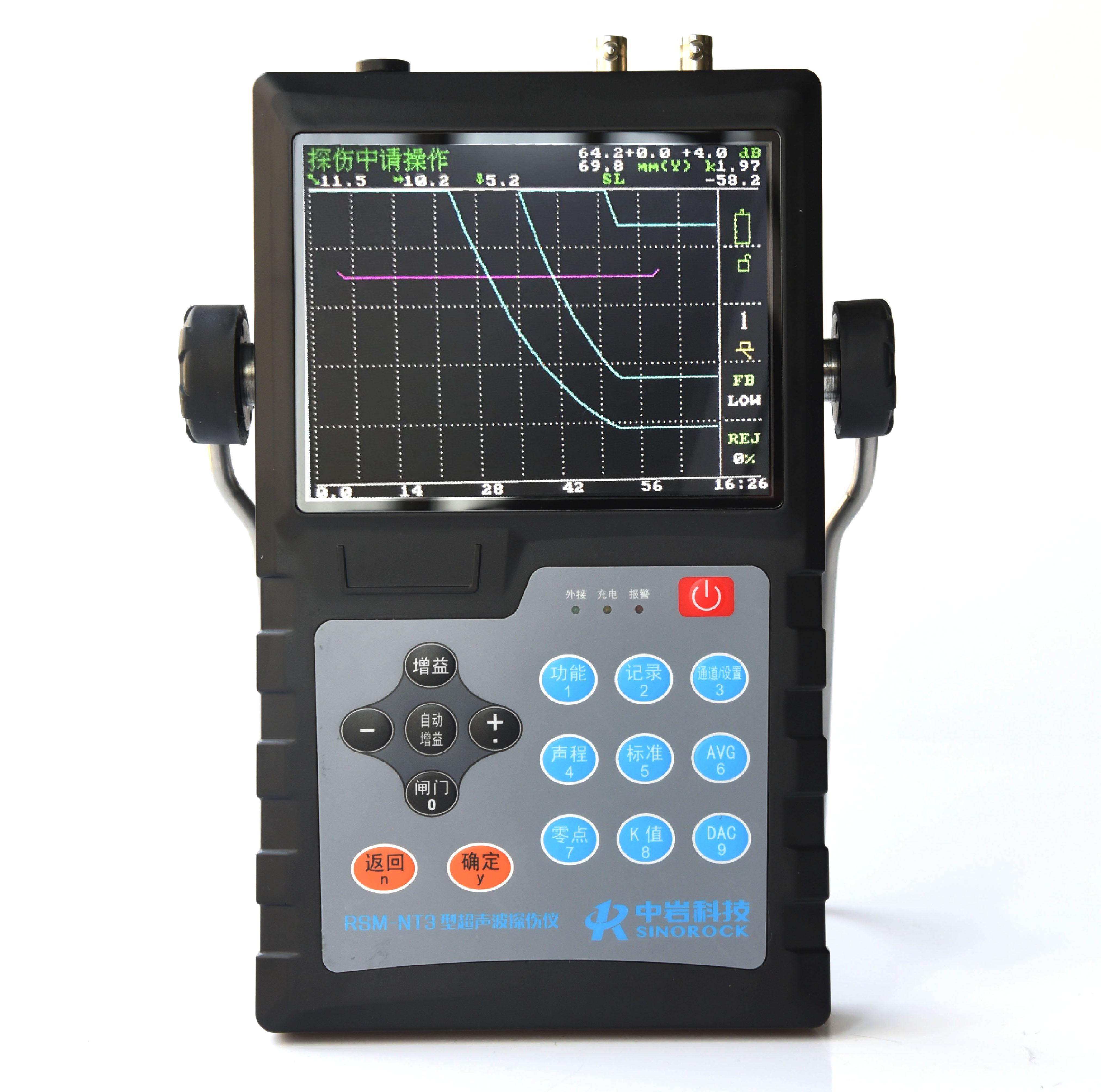

数字超声探伤仪特点：

1）小体积|——整机的外形尺寸为152mm × 240 mm × 52mm (宽×高×深)，在5.7英寸显示器的探伤仪中，其体积最小；

2）轻重量——整机的重量包括电池仅1.15kg；

3）低功耗——在以上小体积、轻重量的前提下，新电池充满电可连续工作7小时以上；

4）高性能——主要技术指标如探伤灵敏度余量、垂直线性、水平线性、动态范围等大大超过国家相关标准的要求；

5）多功能|——具有USB接口、自动增益控制、峰值记忆、DAC、AVG等功能；

6）易操作——按键少，定义明确，操作简单，界面直观，简单易懂。

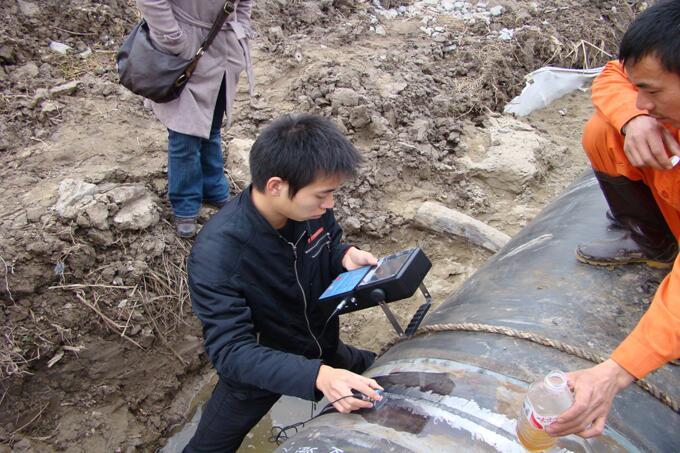

钢结构超声波探伤检测

l 应用实例：

使用2.5Z10×10K2探头，按JB/T 4730-2005标准，对20mm厚钢板的对接焊缝进行检测，工作程序如下：

1、设置仪器初始参数

“坐标”子菜单（“设置”主菜单）设为“声程”；

“声程”子菜单（“基本”主菜单）设为“200mm”；

“声速”子菜单（“基本”主菜单）设为“3230m/s”；

“延迟”子菜单（“基本”主菜单）设为“0mm”；

“重复频率”子菜单（“设置”主菜单）设为“6”；

“频带”子菜单（“设置”主菜单）设为“1~4MHz”；

“发射强度”子菜单（“设置”主菜单）设为“强”；

“阻尼”子菜单（“设置”主菜单）设为“低”；

“厚度”子菜单（“设置”主菜单）设为“100mm”；

2、测定前沿长度和探头零点

按校正键，切换到“自动校正”主菜单；用探头对CSK-IA试块R100进行扫查，找到回波最高点，使闸门套住该回波，调节“零点”子菜单的值，使测量数据区声程数值达到100为止。这时，读取探头入射点到探头外壳前端的距离值，即为前沿长度（“设置”主菜单）。“零点”子菜单的值即为探头晶片到入射点间的声时。

3、测定探头角度（或K值）

（1）按校正键，切换到“自动校正”主菜单；

（2）选择“角度测量”子菜单，按

键，切换到“角度测量”的扩展子菜单；

（3）将“孔深” 扩展子菜单设为“30mm”，“孔径” 扩展子菜单设为“1mm”；

（4）用被测探头扫射CSK-IIIA试块上深度为30mm的Φ1×6孔，找到回波最高点后，使闸门套住该回波，在当前处于“角度测量”子菜单的扩展子菜单且选择“a闸门起位”的情况下，按

键，此时测量结果显示在“角度结果”扩展子菜单和“K值结果”扩展子菜单中，提示栏提示“是否确定”，按

键保存角度和K值。

（5）测试完毕后可用深度为20mm的Φ1×6孔来校验。

4、制作DAC曲线

（1）按DAC键，切换到“DAC”主菜单；

（2）将“DAC操作”子菜单设为“记录”；

（3）用已测探头扫射CSK-IIIA试块上深度为10mm的Φ1孔，找到回波最高点，使闸门套住该回波，调节回波高度为80%，按

键，此时记录了第一个回波参考点，并绘制出第一段曲线；

（4）重复（2）项操作，依此记录下20mm、30mm、40mm等由浅到深的孔的回波。当较深距离的参考回波幅度小于20%屏幕显示幅度时，可增加仪器灵敏度（增益值），以提高回波幅度，方便记录该回波参考点；

（5）在记录下所需回波参考点后，一组DAC曲线则制作完成。按JB/T 4730-2005标准，评定线（测长线）、定量线、判废线的灵敏度分别为：Φ1×6-9dB、Φ1×6-3dB、Φ1×6+5dB。所以，将“DAC”主菜单中的“评定线”、“定量线”、“判废线”子菜单分别设为：“-9dB”、“-3dB”、“+5dB”。另外工件表面补偿一般要4dB，所以“补偿”子菜单设为“4dB” 。“曲线选择”子菜单设为“定量线”；

5、将“厚度”子菜单（“设置”主菜单）设为探测工件厚度，本例探伤时，“厚度”子菜单设为“20mm”。保存当前仪器状态设定及DAC曲线在空白数据集内，记录好该曲线的存储号；

6、现场检测时将原先作好的DAC曲线从“存储号”子菜单（“存储”主菜单）中调出，当DAC曲线测量范围内有可疑回波时，用闸门套住该回波，测量数据区“HdB”显示的数字如果为“5.5”（该数字代表闸门内回波峰值与当前选中曲线“定量线”的dB差），则该回波当量应当为：Φ1×6-3dB+5.5dB=Φ1×6+2.5dB，属二区缺陷。
