蒸汽机是将蒸汽的能量转换为机械功的往复式动力机械。蒸汽机的出现曾引起了第一次工业革命。直到20世纪初，它仍然是世界上最重要的原动机，后来才逐渐让位于内燃机和汽轮机等。

蒸汽机需要一个使水沸腾产生高压蒸汽的锅炉，这个锅炉可以使用木头、煤、石油或天然气甚至可燃垃圾作为热源。蒸汽膨胀推动活塞做功。

中文名: 蒸汽机
外文名: steam engine
原理: 将蒸汽的能量转换为机械功

改良者: 詹姆斯·瓦特（James Watt）
改良时间: 1785年
出现意义: 人类进入“ 蒸汽时代 ”
普及时间: 18世纪末 ^[1]

发明历史

播报
编辑

约16世纪末到17世纪后期，英国的采矿业，特别是煤矿，已发展到相当的规模，单靠人力、畜力已难以满足排除矿井地下水的要求，而现场又有丰富而廉价的煤作为燃料。现实的需要促使许多人，如英国的萨弗里、纽科门等就致力于“以火力提水 ”的探索和试验。

萨弗里制成的世界上第一台实用的蒸汽提水机，在1698年取得标名为“矿工之友”的英国专利。 ^[2] 他将一个蛋形容器先充满蒸汽，然后关闭进汽阀，在容器外喷淋冷水使容器内蒸汽冷凝而形成真空。打开进水阀，矿井底的水受大气压力作用经进水管吸入容器中；关闭进水阀，重开进汽阀，靠蒸汽压力将容器中的水经排水阀压出。待容器中的水被排空而充满蒸汽时，关闭进汽阀和排水阀，重新喷水使蒸汽冷凝。如此反复循环，用两个蛋形容器交替工作，可连续排水。

萨弗里的提水机依靠真空的吸力汲水，汲水深度不能超过六米。为了从几十米深的矿井汲水，须将提水机装在矿井深处，用较高的蒸汽压力才能将水压到地面上，这在当时无疑是困难而又危险的。

纽科门及其助手卡利在1705年发明了大气式蒸汽机，用以驱动独立的提水泵，被称为纽科门大气式蒸汽机。这种蒸汽机先在英国，后来在欧洲大陆得到迅速推广，它的改型产品直到19世纪初还在制造。纽科门的蒸汽机将蒸汽引入气缸后阀门被关闭，然后冷水被撒入汽缸，蒸汽凝结时造成真空。活塞另一面的空气压力推动活塞。在矿井中连接一根深入竖井的杆来驱动一个泵。蒸汽机活塞的运动通过这根杆传到泵的活塞来将水抽到井外。纽科门大气式蒸汽机的热效率很低，这主要是由于蒸汽进入汽缸时，在刚被水冷却过的汽缸壁上冷凝而损失掉大量热量，只在煤价低廉的产煤区才得到推广。

瓦特运用科学理论，逐渐发现了这种蒸汽机的毛病所在，于1765年发明了把冷凝过程从汽缸中分离出来的分离式冷凝器。1768年制成了一台单动作蒸汽机（活塞单方向推动做功），于1769年取得了英国的专利 ^[3] 。从1765年到1790年，他进行了一系列发明，比如分离式冷凝器、汽缸外设置绝热层、用油润滑活塞、行星式齿轮、平行运动连杆机构、离心式调速器、节气阀、压力计等等，使蒸汽机的效率提高到原来纽科门大气式蒸汽机的3倍多，最终发明出工业用蒸汽机。

第一个巨大的改善是将汽缸与凝结缸通过一个阀门分开。瓦特的这个改进提高了蒸汽机的效率。下一个改进是将阀门的操作自动化。初期的瓦特蒸汽机仍用平衡杠杆和拉杆机构来驱动提水泵，为了从凝汽器中抽除凝结水和空气，瓦特装设了抽气泵。他还在汽缸外壁加装夹层，用蒸汽加热汽缸壁，以减少冷凝损失。

这些早期的真空蒸汽机的效率有限，但它们比较安全，因为它们的压力比较低，在物质发生损坏的情况下机器向内收缩，而不是向外爆炸。它们的效率受外部气压、气缸变形、燃烧和沸腾的效率和凝结能力的限制。理论最高效率受水在普通大气压下比较低的沸腾温度限制。使用高温高压的蒸汽为蒸汽机的效率带来了巨大的提高。但这种蒸汽机比真空蒸汽机危险得多。锅炉和机器的爆炸造成了许多大事故。安全阀在这里带来了很大的改进，在压力过高的情况下安全阀放气减压。但真正保证安全只有依靠建造、运行和维护的经验和安全规则。

瓦特的创造性工作使蒸汽机迅速地发展，他使原来只能提水的机械，成为了可以普遍应用的原动机，并使蒸汽机的热效率成倍提高，煤耗大大下降。因此瓦特是蒸汽机的改良者。

自18世纪晚期起，蒸汽机不仅在采矿业中得到广泛应用，在冶炼、纺织、机器制造等行业中也都获得迅速推广。它使英国的纺织品产量在20多年内(从1766年到1789年)增长了5倍，为市场提供了大量消费商品，加速了资金的积累，并对运输业提出了迫切要求。

在船舶上采用蒸汽机作为推进动力的实验始于1776年,经过不断改进，至1807年，美国的富尔顿制成了第一艘实用的明轮推进的蒸汽机船 “克莱蒙”号。此后，蒸汽机在船舶上作为推进动力历经百余年之久。

1800年，英国的理查德·特里维希克设计了可安装在较大车体上的高压蒸汽机。1803年，他把它用来推动在一条环形轨道上开动的机车，找来喜欢新奇玩意儿的人乘坐，向他们收费，这就是机车的雏型。英国的史蒂芬孙将机车不断改进，于1829年创造了“火箭”号蒸汽机车，该机车拖带一节载有30位乘客的车厢，时速达46公里/时，引起了各国的重视，开创了铁路时代。

19世纪末，随着电力应用的兴起，蒸汽机曾一度作为电站中的主要动力机械。1900年，美国纽约曾有单机功率达五兆瓦的蒸汽机电站。

蒸汽机的发展在20世纪初达到了顶峰。它具有恒扭矩、可变速、可逆转、运行可靠、制造和维修方便等优点，因此曾被广泛用于电站、工厂、机车和船舶等各个领域中，特别在军舰上成了当时唯一的原动机。

在陆路交通方面，人们开始研制一种能以蒸汽机推动车辆快速行进的运输工具。世界上第一列蒸汽机火车是1804年2月21日理查德·特里维希克在威尔士展示的。英国的史蒂芬孙（George Stephenson,1781-1848）率先取得了突破性成果。

史蒂芬孙是一位煤矿工人的儿子，从小熟悉矿井里用来抽水的蒸汽机，后来立志从事交通工具的发明创造。

1814年，他研制的第一辆蒸汽机车“布拉策号”（以普鲁士将军布拉策的名字命名，他曾经帮助英国打击拿破仑军队）试运行成功。

1825年9月27日，史蒂芬孙亲自驾驶他同别人合作设计制造的“旅行者号”蒸汽机车在新铺设的铁路上试车，并获得成功。蒸汽机在交通运输业中的应用，使人类迈入了“火车时代”，迅速的扩大了人类的活动范围。

1814年史蒂芬孙在试运行“布拉策号”机车时，虽然取得了成功，但也暴露出许多问题，如噪音太大，振动强烈，蒸汽机随时都有爆炸的可能。火车开动时，浓烟滚滚，车轮摩擦铁轨时火星四溅；坐在车上的人则满面烟尘，被颠得筋疲力尽。蒸汽机冒出的火焰把附近的树木都烧焦了。

但是，史蒂芬孙没有气馁，而是不断进行改进。他在车厢下面加装了减震的弹簧，用熟铁代替生铁作铁轨的材料，在枕木下加铺了小石子，增加车头和车厢的车轮数量，把蒸汽机安装在车头以减少发生危险时的损害等。

到1825年史蒂芬孙试运行“旅行者号”机车时，情况已经有了相当大的改善。“旅行者号”牵引着6节煤车、20节挤满乘客的车厢，载重达90吨，时速15英里。这一壮观场面吸引了众多的人前来观看。铁路两旁人山人海；还有人骑着马，打着红旗走在火车前面开道。随着火车的一声鸣叫，它向全世界宣告了铁路时代的到来。

1829年，史蒂芬孙试制成功了更为先进的“火箭号”机车。

1769年尼古拉·约瑟夫· 居纽首次用他的“蒸汽车”展示了自动的蒸汽车的可行性。这辆车可以说是第一辆汽车。这辆车作为运输工具不太有用，但用来拖农具却很不错。

一直到20世纪初蒸汽机汽车依然可以与其它驱动方式的汽车抗衡。今天大多数汽车是用内燃机驱动的。蒸汽机汽车最大的缺点是它至少需要30秒钟时间来获得足够的压力。

构造

播报
编辑

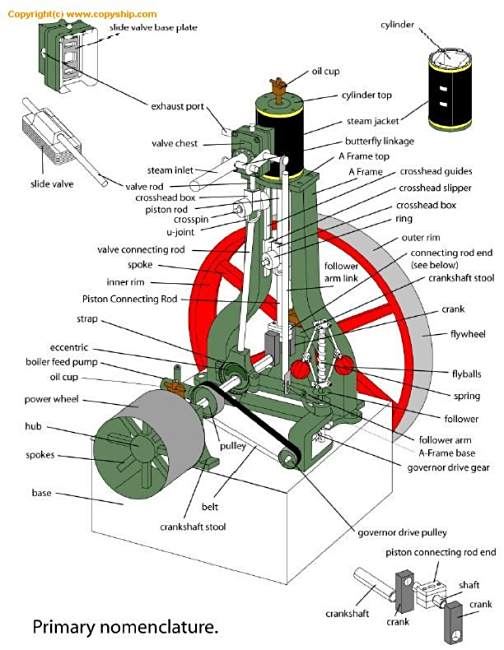

蒸汽机结构图

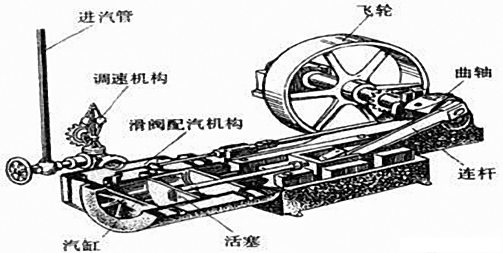

蒸汽机主要由汽缸、底座、活塞、曲柄连杆机构、滑阀配汽结构、调速结构和飞轮等部分组成。汽缸和底座是静止部分。

在蒸汽锅炉中，通过燃烧过程水沸腾为蒸汽。通过管道蒸汽被送到汽缸。阀门控制蒸汽到达汽缸的时间，经主汽阀和节流阀进入滑阀室，受滑阀控制交替地进入汽缸的左侧或右侧，推动活塞运动。蒸汽在汽缸内推动活塞做功，冷却的蒸汽通过管道被引入冷凝器重新凝结为水。这个过程在蒸汽机运动时不断重复。

蒸汽轮船中的蒸汽机一般有三个汽缸组成一个组。蒸汽机直接将活塞的上下运动转化为船轴的旋转运动。新造的蒸汽机中还包含了一个小的涡轮机，从汽缸中出来的蒸汽还可以利用它的余热在推动这个涡轮机来提高整个驱动装置的效率。这个涡轮机也与船的螺旋浆轴相连。

发展提高

播报
编辑

功效

蒸汽机的发展首先体现在功率和效率的提高，而这又主要取决于蒸汽参数的提高。初期蒸汽机的蒸汽压力仅为0.11～0.13兆帕，19世纪初才达到0.35～0.7兆帕，20世纪20年代曾用到6～10兆帕。在蒸汽温度上，19世纪末还不超过250℃，而到20世纪30年代曾用到450～480℃。

效率

至于效率，瓦特初期连续运转的蒸汽机，按燃料热值计总效率不超过3%；到1840年，最好的凝汽式蒸汽机总效率可达8%；到20世纪，蒸汽机最高效率可达到20%以上。

转速

在转速方面，18世纪末瓦特蒸汽机仅40～50转/分；20世纪初转速达到100～300转/分，个别蒸汽机曾达到2500转/分。在功率方面，最初单机功率仅几马力，20世纪初的一台船用蒸汽机的功率可达25000马力。

随着蒸汽参数和功率的提高，蒸汽已不可能在一个汽缸中继续膨胀，还必须在相连接的汽缸中继续膨胀，于是出现了多级膨胀的蒸汽机。蒸汽机因受到润滑油闪点的限制，所用蒸汽的最高温度一般都不超过400℃，机车，船用等移动式蒸汽机还略低一些，多数不高于350℃。考虑到膨胀的可能性和结构的经济性，常用压力在2.5兆帕以下。蒸汽参数受到限制，从而也限制了蒸汽机功率的进一步提高。

意义

蒸汽机的出现和改进促进了社会经济的发展，但同时经济的发展反过来又向蒸汽机提出了更高的要求，如要求蒸汽机功率大、效率高、重量轻、尺寸小等。尽管人们对蒸汽机作过许多改进，不断扩大它的使用范围和改善它的性能，但是随着汽轮机和内燃机的发展，蒸汽机因存在不可克服的弱点而逐渐衰落。

引擎附件

播报
编辑

简介

高压蒸汽机引擎有多种造型，但最主要的是往复活塞和汽轮机。

往复式蒸汽机

双动式蒸汽机

带压蒸汽技术被发明后下一个重要的改进是使用双动活塞，带压蒸汽在一个汽缸压力降低到普通大气压或在其凝结过程中可以推动另一个汽缸。大多数往复式引擎今天使用这个技术——汽缸完全封闭来防止蒸汽逃散。一根滑杆通过一根摇臂轴和曲壁将往复运动转换为旋转运动。另一个曲壁和轴承用来控制阀门。

假如两个双动活塞同时被使用时，一般它们的曲壁的相正好差90度，这样一个引擎在任何时候都做功。

多胀式蒸汽机

多胀式蒸汽机由多个直径不断增大的单动汽缸组成。一般由三个汽缸组成。

从锅炉出来的高压蒸汽首先推动第一个和最小的一个活塞。当这个活塞开始回退时一部分扩张的蒸气被驱入第二个汽缸推动它的活塞，这样继续使用在第一个汽缸膨胀的蒸汽。第三个汽缸使用在第二个汽缸中膨胀的蒸汽。

有时人们也使用两个面积总和与最大的那个活塞的面积相同的，但比最大的那个活塞小一些的活塞来取代最大的那个活塞，这样的引擎可以四步工作，比较平稳。

这种蒸汽机尤其对海上的轮船非常重要，因为它的蒸汽在做功的过程中不断减压后可以重新进入锅炉加热。海上的轮船必须节约用水，因为它可能很长时间无法补充水，而陆上的蒸汽机则可以不断加水。一直到第二次世界大战大多数商船都使用这种蒸汽机。1905年以前所有的战舰也使用这种蒸汽机。缺点是它的效率稍低。

单流式蒸汽机

在这些单流式蒸汽机中阀门由凸轮来控制。汽缸容积最小时入汽阀门打开。然后入汽阀门关闭，蒸汽膨胀。汽缸容积最大时汽缸侧面的排气阀门打开。这些排气口与凝结缸相连，它们使汽缸内的压力降低到大气压以下。轴承的惯性使活塞重新向上运动。单流式蒸汽机总是组成蒸汽机组一起运行。单流式蒸汽机入气口和出气口的温度恒定，不像其它蒸汽机那样不断变化。

汽轮机

高压汽轮机由一系列带有螺旋桨式的桨叶的转盘组成。这些旋轮与不动的定轮交替，定轮的作用是导引气流的方向。这样的蒸汽机比往复式蒸汽机要平稳。

旋转式蒸汽机

旋转式蒸汽机是一种比较新的蒸汽机设计。

改良过程

播报
编辑

1764年，学校请瓦特修理一台纽可门大气式蒸汽机，在修理的过程中，瓦特熟悉了蒸汽机的构造和原理，并且发现了这种蒸汽机的两大缺点：活塞动作不连续而且慢；蒸汽利用率低，浪费原料。此后，瓦特开始思考改进的办法。直到1765年的春天，在一次散步时，瓦特想到，既然纽可门大气式蒸汽机的热效率低是蒸汽在缸内冷凝造成的，那么为什么不能让蒸汽在缸外冷凝呢，瓦特产生了采用分离冷凝器的最初设想。

在产生这种设想以后，瓦特在同年设计了一种带有分离冷凝器的蒸汽机。按照设计，冷凝器与汽缸之间有一个调节阀门相连，使他们既能连通又能分开。这样，既能把做功后的蒸汽引入汽缸外的冷凝器，又可以使汽缸内产生同样的真空，避免了汽缸在一冷一热过程中热量的消耗，据瓦特理论计算，这种新的蒸汽机的热效率将是纽可门大气式蒸汽机的三倍。

从理论上说，瓦特的这种带有分离器冷凝器的蒸汽机显然优于纽可门蒸汽机，但是，要把理论上的东西变为实际上的东西，把图纸上的蒸汽机变为实在的蒸汽机，还要走很长的路。瓦特辛辛苦苦造出了几台蒸汽机，但效果反而不如纽可门蒸汽机，甚至四处漏气，无法开动。尽管耗资巨大的试验使他债台高筑，但他没有在困难面前怯步，继续进行试验。当布莱克知道瓦特的奋斗目标和困难处境时，他把瓦特介绍给了自己一个十分富有的朋友——化工技师罗巴克。当时罗巴克是一个十分富有的企业家，他在苏格兰的卡隆开办了第一座规模较大的炼铁厂。虽然当时罗巴克已近50岁，但对科学技术的新发明仍然倾注着极大的热情。他对当时只有三十来岁的瓦特的新装置很是赞许，当即与瓦特签订合同，赞助瓦特进行新式蒸汽机的试制。

从1766年开始，在三年多的时间里，瓦特克服了在材料和工艺等各方面的困难，终于在1769年制出了第一台样机。同年，瓦特因发明冷凝器而获得他在革新纽可门大气式蒸汽机的过程中的第一项专利。第一台带有冷凝器的蒸汽机虽然试制成功了，但它同纽可门蒸汽机相比，除了热效率有显著提高外，在作为动力机来带动其他工作机的性能方面仍未取得实质性进展。就是说，瓦特的这种蒸汽机还是无法作为真正的原动机。

优点

播报
编辑

现代蒸汽机的最大的优点是它几乎可以利用所有的燃料将热能转化为机械能。不像内燃机那样，它对其燃料不挑剔。此外没有蒸汽机的话原子能无法被使用。原子反应堆即不直接产生机械能，又不直接产生电能，原子反应堆实际上只是加热水，这个水被沸腾后的蒸汽通过蒸汽机来转化为有用的功。蒸汽不一定需要通过燃烧来产生，比如使用太阳能聚热器也可以产生蒸汽推动蒸汽机。

另一种有类似优点的小巧的外燃机是斯特林发动机。其缺点是它在许多情况下难以运行。

尤其在高山上蒸汽机机车的优点显著，因为它们也可以在比较低的气压下运行。当南美洲将用柴油- 电力机车取代它们的蒸汽机车后这一点就被发现了。在高山上他们不得不放弃使用功率比较高的柴油机车，取而代之的还是功率虽然不如柴油机车但不受海拔限制的蒸汽机车。

在瑞士和奥地利新的齿轨铁路使用现代的蒸汽机，这些蒸汽机只需要一个人来运行，比起过去的蒸汽机它节省60%的燃料，比起电力机和柴油机它轻50%，因此对齿轨的磨损小得多。在日内瓦湖上也有一艘新的蒸汽机船，它是世界上第一艘遥控的蒸汽机船。

缺点

播报
编辑

蒸汽机的弱点是：离不开锅炉，整个装置既笨重又庞大；新蒸汽的压力和温度不能过高，排气压力不能过低，热效率难以提高；它是一种往复式机器，惯性限制了转速的提高；工作过程是不连续的，蒸汽的流量受到限制，也就限制了功率的提高。

因此，抛弃了笨重锅炉的内燃机，最终以其重量轻，体积小、热效率高和操作灵活等优点，在船舶和机车上逐渐取代了蒸汽机。汽轮机则以其热效率高、单机功率大、转速高、单位功率重量轻和运行平稳等优点，将蒸汽机排挤出了电站。

接着电动机又以其使用方便，代替了蒸汽机在工业设备中的应用。然而小功率蒸汽机热效率比汽轮机高，所以在产煤区或只有劣质燃料的地区或某些特殊场合，蒸汽机仍有发挥作用的余地。

历史作用

播报
编辑

瓦特在改良蒸汽机

蒸汽机有很大的历史作用，它曾推动了机械工业甚至社会的发展，解决了大机器生产中最关键的问题，推动了交通运输空前的进步。随着它的发展而建立的热力学和机构学为汽轮机和内燃机的发展奠定了基础；汽轮机继承了蒸汽机以蒸汽为工质的特点，和采用凝汽器以降低排汽压力的优点，摒弃了往复运动和间断进汽的缺点；内燃机继承了蒸汽机的基本结构和传动形式，采用了将燃油直接输入汽缸内燃烧的方式，形成了热效率高得多的热力循环；同时，蒸汽机所采用的汽缸、活塞、飞轮、飞锤调速器，阀门和密封件等，均是构成多种现代机械的基本元件。

工业革命的产生一部分原因是因为蒸汽机的改良(瓦特没有发明蒸汽机，他只是改良)，而蒸汽机车的产生也是因为蒸汽机的改良以及后人的应用而产生的，当时英国鼓励发明，并且在人口增加需要增加生产速度之时，便开始有人努力的改进当时的生产设备，瓦特便是其中之一，而瓦特改良蒸汽机导致一系列技术革命引起了从手工劳动向动力机器生产转变。因此蒸汽机的改良绝对是促成工业革命的原因之一。而蒸汽机车是一种以蒸汽引擎作为动力来源的铁路机车，因此若没有蒸汽机的改良便不可能有这项交通工具的诞生。
