我们得先在软件Proteus8Professional，可以在网上找安装包，或者微信公众号，搜索一些关于软件安装的公众号进行搜索，里面会有配套的安装教程和破解方法，先要确保软件安装正确。

• 点击新建工程

• 这里 选择一个你自定义的文件夹尽量在桌面建一个专门放工程的文件夹，因为在用软件时，会产生一些配置文件，有时候复制工程时，没有这些文件，会导致工程出错。

特别注意的是你的工程名一定要是英文，不能有汉字，不然往后操作会出大问题，无法自动布线，文件夹也是，命名一定要英文或者拼音。

• 选择创建原理图，点击default

• 选择创建PCB版设计，如果不选择不会自动生成PCB版，但是在里面都可以设置启用，如果不选后边也可以再去选择生成PCB。

• 相信大家学电子设计电路图的知识，都是基于单片机的学习，才会接触到这个软件，所以我们以51单片机为例，建一个简易的电路构建。
• 在系列选择8051，Controller选择AT89C51是比较经典的一款单片机。编译器，选择Keil for 8051，可以保证进去后在页面内可以使用程序编译，不用外部编译，再烧录芯片中。更加方便于调试

这边有些错误你们可以了解一下，编译的时候一般都是c文件的程序都比较长，有些报一些错误，说是程序太长无法编译，你们可以设置芯片编译那块有个设置一样的按钮点击后看options中选中large ，如果还不行就可以选择89c52芯片，因为52要比51内部ram大一点

• 建好工程之后软件内部，也需要了解一下，以便于更好的使用。


• 点击第二个按钮是元器件库，点p就是元器件库，里面的仿真原件很多需要寻找和搜索，后边后讲几种很常用的元器件的介绍。

• 底下这个是终端模块，里面有比较常用的ground 表示地 还有power表示电源。当放在电路图中后，鼠标右击也可以进行设置电源和属性。

• 这个是运算放大器，也是比较常用的元器件，它们看起来都一样，但是上边的数字表示的类型不同，就拿这两个为例，一个有五，一个有八，表示的就是，一个位为单运放，一个为双运放。

• 对于元器件也要有所了解，才能画好自己的电路原理图，比如三极管在使用的时候，也要分清那个是npn管，哪个是pnp管，都是很重要的，具体，要搜索元器件一定要，上网查找对应的元器件，然后再画，原理图，当原理图画好，没有错误时，才可以画PCB版。

• RES 系列都是电阻

• BUTTON是按钮式开关

• BUZZER是蜂鸣器

• AD80XX基本都是放大器

• POT是滑变电阻器

• ADC0832是一款比较简单的ad转换器

• CRYSTAL是晶振

• CAPA是电容

• RRESPACK-8是上拉电阻，在51中p0口需要上拉电阻。

• 常见的原理图错误，有线路未闭合，就是有的导线没有被封装，或者有的地方使用连接有错误，点击左下角的开始就可以运行电路。
• 电路原始是里面没有程序的，只是一个主函数而已，自己可以想烧录可以在里面编写。同时，如果一开始没有选择编辑器的话，也可以右键中心的那个芯片，选择编写源代码，进行编译，也可以双击芯片，在Program file中选择你的编译好的程序生成的.hex文件进行烧录。
• 这边有一个值得注意的地方有些人选择的编译器是ARM的编译，不能编译c文件 只能编译asm文件的就要注意了，在最上边一排中有个创建工程和删除工程，那个就是相当于Keil里面的工程，你要是选错了，就直接删除掉，重新创建工程选对芯片和编译器，去编译你想要的文件类型和程序。
• 如果要画PCB板，对于一个新手来说，有点难，但是软件很智能化，可以自动布局，和自动布线，辅助你去画PCB板，下面介绍一下如何画一个简易的PCB板。

• 在左边选择矩形按钮，下方选择颜色为黄色，虽然一般来说可以自定义，但是黄色出现的bug最少，推荐选择黄色边框（实测）。

• 点击第二个原件模式，会出现所有元器件，当你布局一个列表中会少一个，直到如图，没有了 的时候就会表示所有原件都完成了布局。

• 当然也有简单一点的方式，点击上方工具中的自动布局，可以帮你布局好所有的元器件，但是有不好的地方，它会根据你画的矩形大小，去布局，有时候会变得很离散，其实也不要紧，它打作用就是把原件都放在框中。

• 这里会出现一个很常见的错误就是封装错误，如果封装有错误就不能在右边中进行布局，而且有两种封装错误，一种是没有封装，另一种是封装太小。首先就是封装的概念通俗一点说就是，把给如同电路板上钉电阻一样，给一个很合适的外壳。这个外壳不能小，小了在PCB这边都会报错，大了虽然没影响，但是很不美观，很浪费资源，举一个很简单的例子，电阻的封装RES40，如果你不懂的分装，到PCB版上大的和一个芯片一样，就变得很臃肿，很大的浪费，这是不允许的。尽量保证封装的合适。

• 如何封装？
  在原理图中右键点击原件，然后点击封装工具，如果有封装，一般是分装太小了，尽量去按照它的封装去搜索看后边的参数，比刚才的分装稍微大一点就可以，然后把之前的删除点击分配封装，它会自动生成一些小文件在你的文件夹中，这样你的封装就生效了。再去布局，就可以完成。还有一些就是没有封装的，就得去搜索，典型的就是那种电阻双引脚的，一般最好是上网查标准的封装，查不到，也有些小技巧，双引脚，RES系列的往下那一块应该有你想要的封装大小，电阻一般是RES40，电容一般会更小CAPC系列。
  也有一些你无从下手的原件，比如一些三引脚，或者四引脚的，但也有一些技巧，你可以搜索-4 或者 -3 这一般表示原件有几个引脚，可以在搜素的里面找你合适的原件。（这些只是一些旁道，如果你是专业画PCB板，尽量查找资料，去寻找封装）

• 当一切的封装好之后就可以去布局了

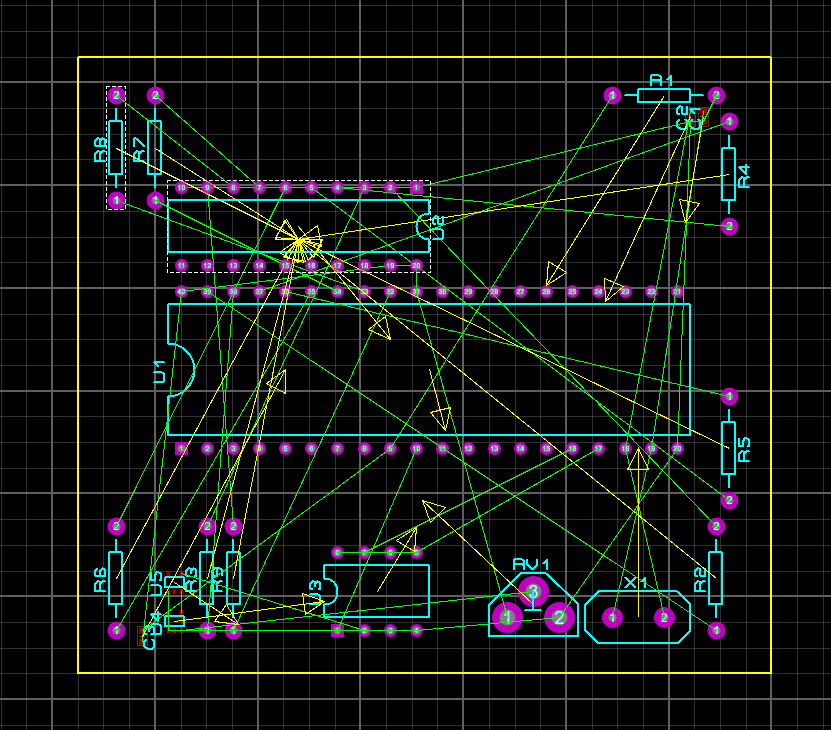

  这就是自动布局后的结果，但是这个肯定不行的，得自己去调整，看每个元器件，都有绿线，和一个黄标，黄标就表示的这个元器件和中心芯片的位置差，就是朝向，它要连接的元器件，而绿线就是实际要连的线的准则，为了是你的资源浪费更少，你的飞线就得更少，一定要保证线路尽量短。

• 在这边布局，也有一些小技巧，尽量先从中心比较大的芯片布局开始，保证每一个引脚的连线尽量短，在摆放上要让原件的引脚在格点上。只有保证在格点上你的电路板才会在制作上更好，更规范。如果有绿线交叉，可以试着右键让其翻转，或者旋转180度，保证连线舒畅。整齐排列，而且紧密排列。

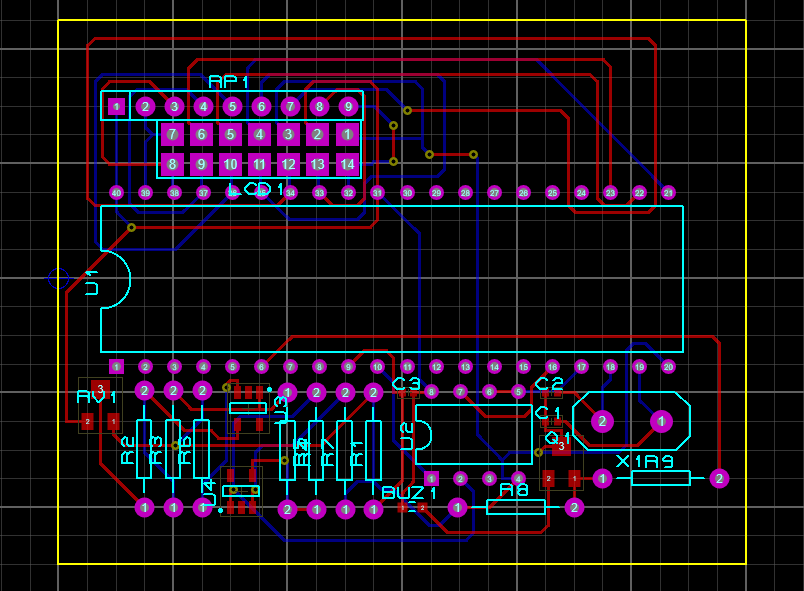

• 然后就是布线，对于新手来说，这个很难，因为这个很难，有很多规则，很容易布线错误，可以使用自动布线，因为它可以保证你的PCB图正确。
  你也可以自己在它的基础上去改布线，因为它已经连完成了，你在你觉得不合适的地方，再修改也可以完成一个很不错的PCB板设计。但是自动布线，很不好的地方，就是布线，规则很死板，不够人性化。

• 下面是我基于单片机做的一个模拟电源作为输入端，单片机的左边是晶振和复位，运算放大器是用于模拟放大电路信号的（在模拟里面设计中作用不大），然后通过AD转换成数字信号，到单片机端口中，利用LCD显示数值，也可以设置按钮可以增加或者减少阈值，当达到阈值，则激活蜂鸣器发生报警。

  （以上都是我自己做设计时遇到的问题和解决，非专业教学，但是应该有用）求三连加关注，谢谢，这个是我们专业的学年设计，如果想要参考程序的小伙伴可以私信我。
