双极结型晶体管BJT

假设为NPN双极结型晶体管（BJT），集电极接电源正级，则C极和B极之间的PN结处于反向偏置状态，另一个PN结没有施加额外电源，没有处于偏置状态（无论如何外接一个电源，总有一个PN结处于反向偏置状态）

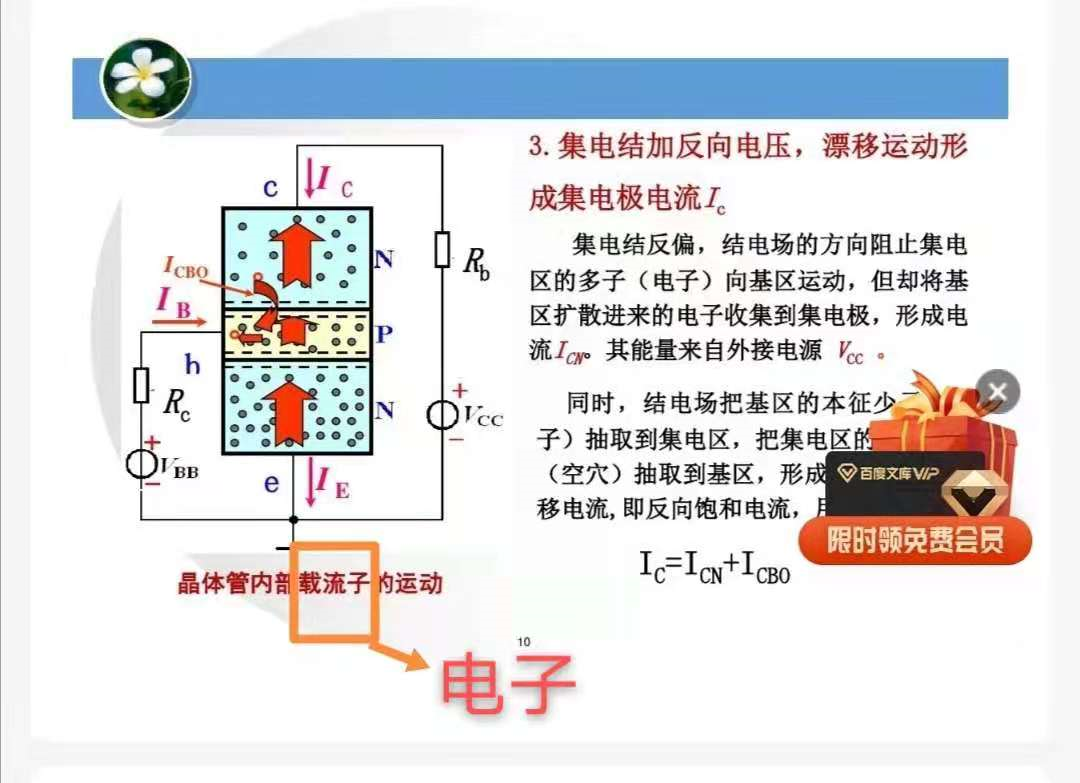

再增加一个电源，B极接电源正极，B极和E极的PN结处于正向偏置状态，两PN结的偏置电流方向一致，BJT导通

BJT总结：BJT（三极管）导通条件为“一个PN结处于正向偏置状态，另一个PN结处于反向偏置状态

晶闸管（VT）

晶闸管全称为晶体闸流管，又可称做可控硅整流器。有二极管和晶体管等半导体器件的功能，晶闸管也是一种开关器件。所有这些开关装置均由众所周知的硅半导体材料制成，晶闸管由N和P区域的4个交替层组成。

晶闸管工作

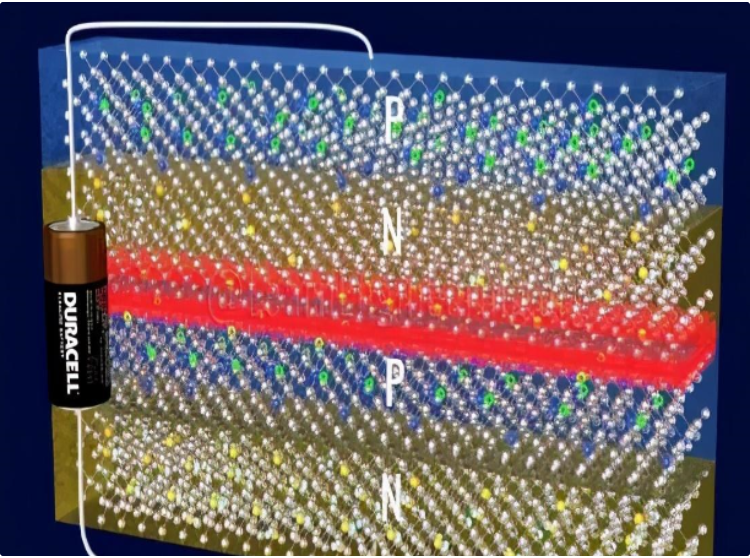

由于晶闸管的PN结结构，无论采用哪种方式外接电源，总会有至少一个反向偏置结，如下图：

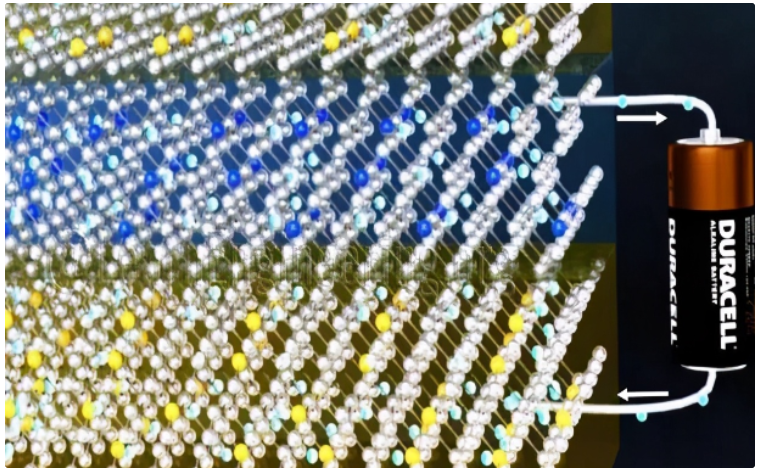

最常使用的导通晶闸管的方法是“门极触发”。该方法将次级电源连接到栅极和阴极端子，随时间推移，次级电源将大量电子注入P区域。最终，P区变得充满电子，如下图：

P极的电子成为多数载流子，而变成N极，底侧的三个区域共同成为一个大N区域，此时晶闸管的结构实际上就是一个PN结二极管。外接的电源使这个新的“PN结”正向偏置，晶闸管导通。

晶闸管关闭

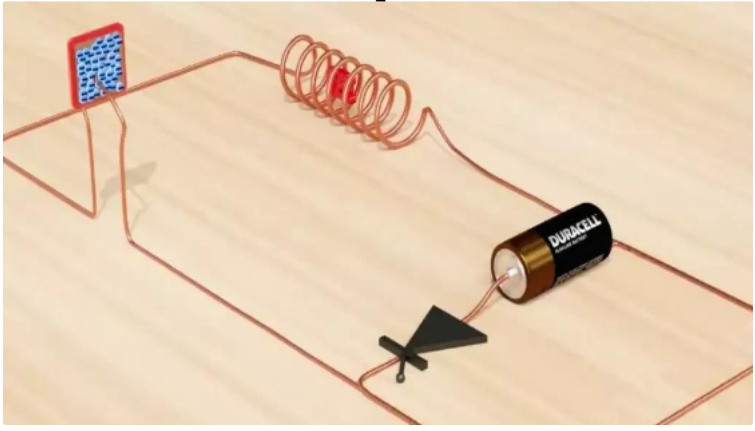

关闭晶闸管的方法是在晶闸管两端施加反向电压，而实现此目的的最有效方法是使用LC振荡器。如图：
在这里插入图片描述
